1 必要性

武漢市城管局肩負著武漢市城市市政設施、環境衛生、燃?xì)鉄崃ΑV告燈飾、占道夜市、拆違清障、110聯動一系列管理的重要責任。無線通訊網是城管指揮調度系統的重要組成部分。無線通訊已成為城管指揮調度、110聯動、處置突發事件、城管執法以及日常工作聯絡等必不可少的重要通訊手段。隨著武漢市城市建設持續性的快速發展，武漢將建立“大城管制度”，包管各類城市小事，因而武漢市城管局對組建全市范圍內的自動漫游、跨網呼叫，增強全市無線通訊有效覆蓋面積的無線通訊網絡需求也日益提高，因此武漢市城管局迫切需要建立適合自己業務特點的大范圍、多功能、多部門專用無線通信指揮調度系統。

2 系統現狀及分析

武漢市城管局全市共有13個區局，2個開發區執法大隊，1個風景區城市管理執法局，1個直屬分局。其中市城管局直屬分局、7個中心城區城管局已經各自建設了1套模擬常規無線通信指揮調度系統系統，另外，沌口開發區現行使用的是400兆防汛模擬常規無線通信指揮調度系統，東湖高新技術開發區2008年自建了1套400兆頻段的模擬常規同頻同播無線通信指揮調度系統。由于這些模擬常規無線通信指揮調度系統分散建設且建設時間已久，因此，已不能滿足目前該局業務種類多、通信容量大的需求；另外，市局直屬分局、各城區城管局、開發區及風景區各自獨立組建的無線通信指揮調度系統網，各部門之間無線通信指揮調度系統必須更換信道才能實現小范圍的無線指揮調度聯絡，無法實現全區統一的無線指揮調度聯絡。
為了解決城管局現有無線通訊系統的種種問題，提升城管局統一調度指揮的能力，更好的服務于武漢的城市建設，經過多方論證和考察，武漢市城管局無線通信指揮調度系統項目于2010年正式啟動。
整個項目采用分期分批的建設方式，并于2010年1月開始了工程的建設，系統選用摩托羅拉MOTOTRBO 400兆數字常規無線通訊系統，目前是武漢市第一套400兆專用無線數字通訊系統，主要對武漢市中心城區進行無線信號覆蓋，覆蓋區域包括江漢區、江岸區、硚口區、漢陽區、青山區、武昌區、洪山區、東湖高新技術區、東湖風景區、沌口經濟開發區。整套系統在語音質量，用戶分組規劃，覆蓋范圍相比于400兆無線模擬常規系統都有了很大的提升。

3 用戶需求

針對武漢市城市管理（執法）局的現狀和通信指揮調度的需求，在規劃、建設無線通信指揮調度系統時，采用先進、實用、經濟的技術。本次建設項目是武漢市城市管理（執法）局無線通信指揮調度系統擴容項目，將對武漢市城市管理（執法）局已經建成的無線通信指揮調度網絡進行系統和終端設備的擴容，并且為每個區局建設1套數字常規通信系統，從而形成覆蓋全市（包含郊區）無線通信指揮調度系統。系統建設目標如下：
（1）新建2套市級400兆數字常規基站，并且能夠和已建的3個基站聯網，形成一套能覆蓋中心城區和部分遠城區，提供2路話音信道無線通信指揮調度系統。
（2）為16個區局分別架設1套400兆數字常規系統供該區局使用，提供每個區城管局2路話音信道的無線通信指揮調度系統。
（3）本期建設要求移動終端能夠兼容模擬信號，既能夠在數字模式下使用，也能在模擬狀態下使用，同時采用的設備必須和已經建設的系統設備兼容，避免重復投資。

3.1 市級基站建設要求

本項目擬在沌口經濟開發區，漢口地區選址建設2個數字常規基站，并和已經建設的3個基站聯網。具體方案由承建單位在市無線電管理委員會的指導下進行基站的選址，確定網絡結構，再進行網絡的設計、優化和系統的安裝方案。
1) 要求無線信號覆蓋穩定，通話質量好，中心城區覆蓋率，車載臺在覆蓋率達95％，手持機在覆蓋率達90％，重要地區覆蓋率達100％。
2) 工作模式：能夠在12.5KHz的信道上同時中繼2路話路，支持和實現IP多基站聯網、移動終端多基站間自動漫游。
3) 市局指揮中心可以任意呼叫各區城管局，可監控各基站運行情況。
4) 系統可實現對各個用戶終端進行監管，支持單呼、組呼、全呼、私密呼、遙斃/復活、遠端監控、遠程監測等功能。除了進行語音通信外，系統還需要支持短信息等數據應用。

3.2 區級基站建設要求

本項目擬為16個區局每個區局建設1套400兆數字常規系統供該區局使用，提供每個區城管局2路話音信道的無線通信指揮調度系統。
1) 基站的覆蓋范圍要求為每個區局所管轄的范圍。
2) 需要建設單位根據各個區局的實際情況考慮基站選址和頻率復用的問題。
3) 系統支持單呼、組呼、全呼、私密呼、遙斃/復活、遠端監控、遠程監測等功能。除了進行語音通信外，需支持短信息等數據應用。

3.3 系統終端技術要求

1) 終端設備能夠兼容模擬信號，能夠在數字和模擬兩種模式下的掃描切換。
2) 終端設備要求防水、抗摔、一次充電能工作模擬在9小時以上，數字在13小時以上。

4 系統建設方案

本項目要求最終建設一套能覆蓋全市中心城區的提供2路聯網話音信道及在各個區局建設覆蓋本區的2路獨立話音信道的無線通信指揮調度系統。中心城區包括江岸區、江漢區、硚口區、漢陽區、武昌區、洪山區、青山區、東湖風景區、東湖高新開發區、經濟開發區，遠城區包括東西湖、蔡甸、漢南、江夏、新洲、黃陂。系統完成后，信號能夠覆蓋整個城區。

4.1 市級基站建設

目前龜山基站、東湖高新基站、青山基站通過IP聯網的2路話音信道，主要用于市級單位與區級單位之間的通信指揮調度。
結合目前已建系統的覆蓋范圍和用戶使用的實際情況，為優化整套通信系統的信號覆蓋，現在漢口和沌口經濟開發區選址各增加一個單中繼臺基　站，并與現有的基站聯網，從而實現2路聯網信號對整個武漢市區的信號覆蓋。

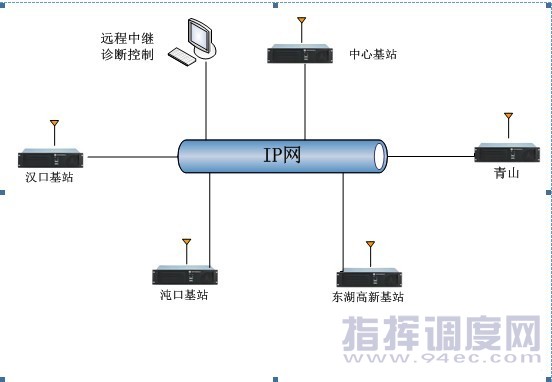

系統網絡結構圖如下所示，遠程中繼診斷控制臺能夠?qū)π略黾拥幕具M(jìn)行監視和控制。


4.2 區級系統建設

城管局下屬有10個主城區局，分別為江岸區、江漢區、江漢區、漢陽區、武昌區、洪山區、青山區、東湖風景區、東湖高新開發區、經濟開發區；6個遠城區局，分別為東西湖、蔡甸、漢南、江夏、新洲、黃陂。由于覆蓋全市的通信網絡信道數量有限，主要用于市級調度，不能滿足區級單位日常的通信使用，并且遠城區地理位置偏遠，主城區基站不能完全滿足遠城區的信號覆蓋要求。因此需要在全市范圍內，為每個區局架設1個獨立中繼臺基站，提供2路話音供區局日常使用。
基站選址原則是該區局所管轄的范圍來選擇能夠覆蓋該區域的高層建筑為基站站址，同時需要考慮到機房供電，避雷等因素。區城管局目前還有部分模擬中繼系統，因而基站選址時可以參考原先的模擬中繼臺的架設站址，同時也可以參考現有站址位置。

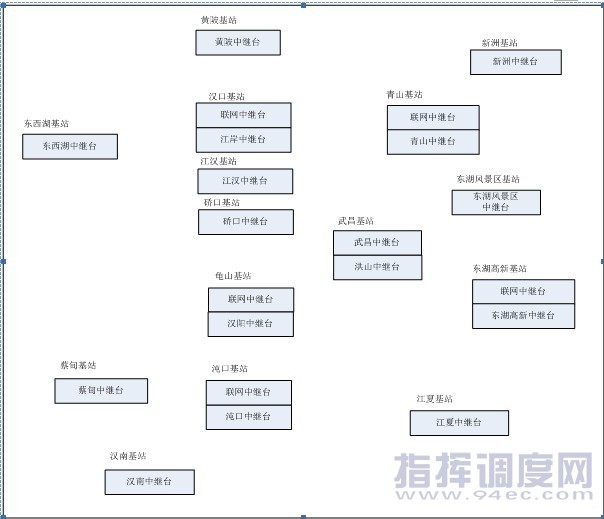

建議站址選擇參考如下配置，其中圖中各基站位置為其實際地理情況下的相對位置。例如青山區局的中繼臺可以架設在現有青山基站站址。具體基站組合如圖所示，然后需要在項目前期與用戶協調基站選址事宜，最后確定每個區局的基站架設位置。
區局基站為獨立基站，能夠同時容納2路通話，通過合理的頻率分組規劃，能夠?qū)崿F(xiàn)各單位內部各個部門的獨立通訊而不會互相受到影響。 同時在日后有需要的時候，能夠通過IP聯網實現區局基站的聯網。
由于洪山區局，東湖高新區局，沌口區局管轄的范圍較大，單個基站將只能保證以基站為中心車臺10公里，手臺5公里的覆蓋半徑范圍，無法滿足區局內車載臺在覆蓋率達95％，手持機在覆蓋率達90％的覆蓋要求。如果這些區局需要達到全區覆蓋需求，那么需要在全區選址架設2至3個數字中繼臺基站并進行IP聯網。

5 頻率規劃

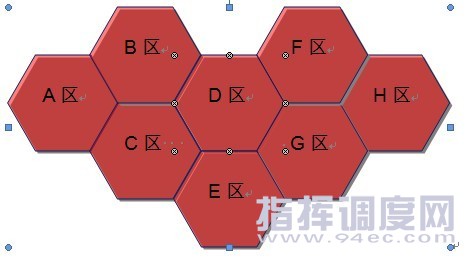

MOTOTRBO系統采用12.5k間隔的頻率，每對頻率上可以中繼兩路話音信號?？紤]到系統規模及后期系統規劃，總計需要20對頻點，其中無委會已經分配了4對頻點，其余16對頻點需要繼續向無委會進行申請，在當前頻率資源緊張的情況下，所能申請到的頻率可能無法滿足每個載波一對頻率的分配需求，因而采用蜂窩理論來進行區域的頻率劃分。依據蜂窩通信理論，如下圖A區、D區、H區可用同一頻率，B區、E區、F區可用同一頻率，C區、G區可用同一頻率。依此類推，擴大到整個覆蓋區域，此方式能夠有效解決常規通訊網中不同地區使用相同頻率而帶來的同頻干擾問題，并且提高了頻率資源的利用率。

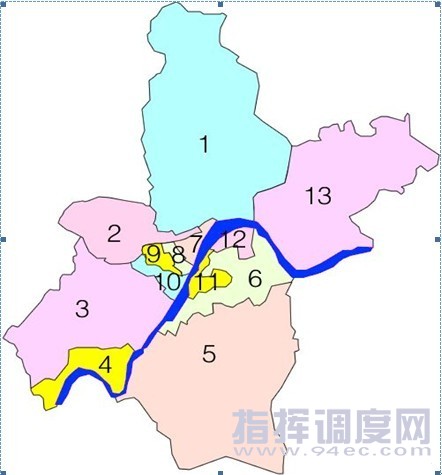

下圖是武漢市地圖，各個數字及區域表示武漢市的各個區，江岸區(07)、江漢區(08)、硚口區(09)、漢陽區(10)、武昌區(11)、青山區(12)、洪山區(06)、東西湖區(02)、蔡甸區(03)、江夏區(05)、黃陂區(01)、新洲區(13)、漢南區(04)。在頻率規劃當中，對不相鄰的區域采取頻率復用的辦法來解決頻率資源緊張的問題。

6 覆蓋區域分析

基站覆蓋范圍的預估是無線通信網總體設計的重要內容之一。基站的地點、天線架設高度、天線有效輻射功率、接收機的靈敏度以及移動設備有關的技術參數等，直接影響無線通信網的覆蓋范圍與用戶服務區的大小。但是移動通信用戶電臺使用的環境復雜多變，加之信號場強分布的不確定性，使無線覆蓋區很難精確預估，何況目前用來做覆蓋的數學模型又有多種，計算結果也不盡相同。通常先根據無線基站與移動臺的有關參數選用某種數學?！　⌒妥鞒醪焦浪?，然后作實際基地臺－－移動臺通信測試，以決定用戶服務區的大小。
這里選用Okumura模型，它以準平滑地形為基礎，是在70年代依據多個城市的實際測試資料進行統計分析出的。后經Hata進行公式化，使用起來比較方便，它詳細的考慮了各種地形地物的影響(如城市或曠野，頻段，天線高等)引入了一系列修正系數。Okumura-Hata模型適用于頻率為100-1500Mhz，基站天線為30-200米，移動臺天線高度為1-10米的情況，這種模型以被很多國家采用，并列入了CCIR567-2號報告。
Okumura-Hat模型的基本傳輸路徑損耗經驗公式為：
L0(dB)=69.55+26.16logf-13.82loghb-α(hm)+(44.9-6.55loghb)logd
其中f為工作頻率(MHz)，hb為基站天線有效高度，α(hm)為為移動臺天線高度校正因子，hm為移動臺天線高度，d為收發天線之間的距離。
α(hm)=3.2(lg11.75hm)2-4.97　(f≥300MHz,大城市)

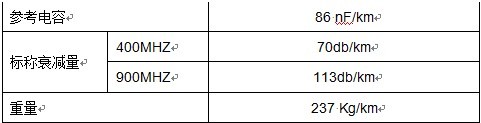

選用信道機發射功率40W，天線增益為8.5dBi，架設有效高度150m，饋線選用RF 1/2″-50型射頻電纜，在450MHz時百米損耗為4.2dB，移動臺天線高度1m，發射天饋部分及饋線接頭損耗8dB，無線覆蓋邊緣場強要求大于等于-107dBm。
由功率公式dBm = 10 x log(P mW)
信道機發射功率40W等于46dBm，則從天線發射出去的功率為
46dBm-4.2dB-8dB+8.5dBi=42.3dBm。
則滿足場強要求的傳輸損耗L0(dB)=42.24+107=149.3 dB。
移動臺天線高度校正因子α(hm)=3.2(lg11.75hm)2-4.97=3.2(lg11.75) 2-4.97=﹣1.31
L0(dB)=69.55+26.16logf-13.82loghb-α(hm)+(44.9-6.55loghb)logd=149.3
代入其他參數得出基站天線與移動臺天線之間距離d≈20km，則由理論計算得出滿足無線覆蓋邊緣場強要求大于等于-107dBm的區域半徑為20km。
以上計算的是車臺的覆蓋范圍，手持電臺因?yàn)榘l(fā)射功率小，天線增益低，故要達到理想的通話效果邊緣場強以-104dBm進行計算。

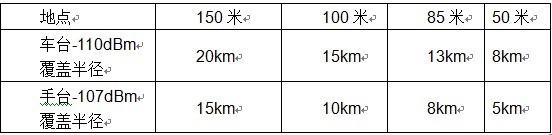

下表是各個基站架設高度的理論覆蓋范圍。 根據前期項目建設的基站的實際覆蓋情況測試，基站的實際覆蓋范圍接近或小于以上理論值。
本項目中某些區中繼臺站址進行了頻率復用，所以進行頻率復用的站址天線架設高度不能過高以免進行頻率復用的基站重疊區過大而影響通訊效果。

7 信道規劃

1. 聯網模式

武漢城管無線通訊系統的市級網絡是以龜山基站為中心，以東湖高新，青山，漢口，沌口的4個基站為分支的組成星型網絡，系統提供2路支持漫游的話音信道。

2. 用戶頻道

由于劃分了區域，在每個電臺中都有“中心區域”、“東湖高新區域”、“青山區域”、“漢口區域”、“沌口區域”可供選擇。區域的功能是能夠讓用戶不自動漫游或關閉自動漫游功能的電臺時，手動選擇電臺工作所使用的基站。當電臺使用自動漫游，用戶無論選擇的哪個區域，電臺都可以對當前信號強度進行比較并自動選擇最優信號的基站進行通訊。對于用戶而言，在電臺界面中將看見如下的頻道：

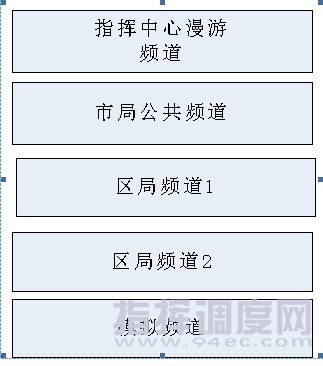

8 呼叫功能

數字電臺可配置為同時掃描多個數字邏輯信道和模擬信道，當某個數字邏輯信道發起一個單呼或組呼時，相應電臺收到一個單呼或接收組列表中的組呼時，則電臺用該邏輯信道響應呼叫。當某個模擬信道發起呼叫時，對應掃描模擬信道的電臺，掃描到模擬信道上有呼叫，電臺將轉換到模擬模式下并響應呼叫。

在電臺需要發起數字呼叫時，只需要鍵入單呼或組呼號碼按下PTT鍵發起呼叫，另外如果在該邏輯信道發射通信錄中預置一個呼叫，那么只需要按下PTT鍵就可以開始該預置呼叫。
1) 數字組呼：通話組可以共享一個信道，而不會干擾其他電臺用戶。發射端和接收端的電臺都必須在同一個邏輯信道（頻率和時隙）上。不同通話組的兩個電臺用戶即使在同一個邏輯信道（頻率和時隙）上，也不能相互通話。一個工作組的所有成員都可以相互通話，工作組與其他工作組的成員同樣可以進行溝通。
2) 私密呼叫：電臺用戶可以直接與另一位電臺用戶進行通信，而不論其是否屬于同一個通話組列表。通常，需要相互通信的電臺用戶可組成一個通話組，被配置為該通話組的成員。通過私密呼叫，可以在發射端和接收端的電臺之間進行一對一通信。員工可以通過私密呼叫，私密地向特定管理者提示某個安全意外事件，而不是發起組呼，使全組成員都知道。
3) 全部呼叫：某個特權電臺可以與同一個邏輯信道上的其他電臺用戶進行單向通話。特權電臺利用一個特殊的全部呼叫通話組，使得在同一個邏輯信道上的所有其他電臺用戶（不論其屬于哪個通話組）都能接收到該呼叫。這個功能特別適用于指揮中心與在同一個邏輯信道（頻率和時隙）上的所有電臺，而不是單獨的通話組或用戶進行通信。全呼的呼叫ID為16777215，不可更改。
4) 遙斃：系統管理員可通過無線信令，遙斃系統內的某個電臺。被遙斃的電臺的屏幕將顯示空白，并且不能發起或接聽呼叫。只能通過客戶端軟件（CPS）或另一臺系統管理員電臺發出的電臺解遙斃命令，啟用被遙斃的電臺。利用該功能，可以阻止任何不當使用的電臺，或使被竊的電臺無法工作。
5) 遠端監控：遠端用戶可以利用這個功能，在一段時間內激活目標電臺的麥克風和發射機。從而不知不覺地在目標電臺上建立呼叫，并遠程控制其PTT功能，而最終用戶對此卻一無所知。該功能主要用于探明已開機但無響應目標電臺的狀態。包括諸如電臺被竊、電臺用戶不會使用等情況，或者允許緊急呼叫發起方在緊急狀況下進行免提通信。
6) 遠程監測：發起方電臺可以檢查系統中的目標電臺是否處于激活狀態，而其用戶不會知道。除了繁忙LED指示燈，發射LED指示燈也會點亮（以表明發送了確認消息）。目標電臺上不會出現可以看見或聽見的指示。目標電臺將不知不覺地自動向發起方電臺發送一條確認消息。如果電臺用戶無響應，那么可以借助檢查電臺功能，確定目標電臺是否開機并監控信道。如果目標電臺發出了確認消息，那么，發起方可以執行其他操作，如發出遠程監控命令，激活目標電臺的 PTT。
7) 呼叫提示：發起方電臺基本上可以確保呼叫到另一位電臺用戶。當目標電臺收到呼叫提示命令后，將發出持續的視聽提示，并顯示該呼叫提示的發起方。如果當呼叫提示屏幕處于激活狀態時，目標電臺用戶按下了PTT鍵，那么，目標電臺會向該呼叫提示的發起方發起私密呼叫。對于車載臺，該功能常常與喇叭和車燈結合使用。當用戶不在車內時，呼叫提示可以使車輛的喇叭鳴叫、車燈閃爍，從而告知用戶返回車輛，呼叫發起方。 8) 緊急呼叫：MOTOTRBO電臺允許處于危急狀況的電臺用戶，向調度臺發送經確認的緊急報警消息和緊急呼叫。緊急報警消息包含了發起方的電臺ID?？梢灾付▽Ｓ糜诰o急狀況的回復信道。發起緊急報警和緊急呼叫的方法有三種：僅發起緊急報警、發起緊急報警和緊急呼叫、發起緊急報警并繼而發送語音信號。通過客戶端軟件（CPS），可以配置四種報警類型：禁用、常規、靜默、靜默帶語音。
9) 滯后加入：MOTOTRBO電臺具有滯后加入的功能，當一個用戶在一個信道上發起呼叫時，該呼叫中包含的數字信息，如呼叫類型信息(單呼，組呼，全呼)，個人識別信息和控制信息將會周期性的在本次通話過程中在該信道上重復播送，這就使得其他電臺能在該通話過程中滯后加入進來

9 IP聯網

多個中繼基站需要通過IP聯網來完成組建通播數字常規網，滿足多區范圍的無線電信號覆蓋。MOTOTRBO中繼臺在IP網絡中的形式為1個中心中繼臺和若干遠端中繼臺，每臺中繼臺都需要一個唯一的IP地址。
本中繼聯網系統對IP鏈路延遲要求為最大不超過90ms，當延遲小于60ms時，在軟件中設置延遲為“正常”，在60至90之間時設置為“高”。
1個MOTOTRBO中繼聯網系統最多可支持15個數字中繼臺的IP互聯，考慮到以后的擴容，以15個基站來計算所需要的鏈路帶寬。
其中主基站的所需鏈路帶寬是最大的，假定15個中繼臺的2個邏輯信道都參與聯網，計算該鏈路帶寬。由官方給出的計算公式。
BWVC = 15 kbps =聯網所需帶寬
BWLM = 6 kbps = 鏈路管理所需帶寬
BWIR = 3 kbps = 主基站消息支持所需帶寬
BWRD = 55 kbps = RDAC消息所需帶寬
鏈路帶寬=時隙1聯網信道數* BWVC+時隙2聯網信道數* BWVC+聯網IP基站數* BWLM+聯網IP基站數* BWIR+RDAC消息帶寬=14*15+14*15+14*6+14*3+55=601 kbps。
則滿足上面聯網要求的每套中繼臺聯網系統最小帶寬要求為601 kbps，在本方案中建設兩套中繼臺聯網系統，則最小帶寬要求為1202kbps。
現在已經聯網的中心主站、青山基站與東湖高新基站使用的可靠性與安全性具佳的vpn網，即虛擬專用網絡。采用這種方式所有在廣域網上傳送的IP數據包都將由虛擬專用網絡來進行處理，對整個系統來說相當于通過一個局域網來進行聯網傳輸數據。在本期中即將聯網的漢口基站與沌口經濟開發區基站可同樣使用vpn專網。

10 用戶漫游

電臺可以在多個聯網的基站信道間自動漫游，自動判選信號最強的基站信道，漫游可以有兩種方式，被動基站掃描和主動基站掃描。
被動基站掃描：可以通過在電臺中預置電臺漫游列表，電臺漫游RSSI場強閾值，當電臺當前鎖定的基站信號強度低于RSSI場強閾值時，電臺將開始被動基站掃描，直到掃描到滿足場強值條件的基站信道。由于中繼臺在不工作的時候不發射信號，而電臺需要中繼臺的信號才能判定基站信號的強弱，于是系統采用信標來實現這個功能，信標功能可以使得中繼臺周期性的在空閑時發射一小段信標信號給電臺。信標持續時間和信標間隔可以在軟件中編程設置，電臺通過信標來判斷基站信道場強值。在電臺發射，接收信號，緊急呼叫，覆蓋信號滿足場強值，脫網模式等情況下電臺將停止被動掃描功能。
主動基站掃描：主動基站掃描用在電臺漫游時開始一個呼叫時或者手動開啟掃描功能。例如1個信標間隔時間內電臺可能從一個基站漫游到另一個基站，但是尚未鎖定到另一基站時，電臺發起一個呼叫，若它的先前歸屬基站信道沒有回應，電臺就會根據掃描列表開始進行主動掃描，在發現滿足條件的基站信道時鎖定到新的基站信道。另一種情況是電臺用戶通過菜單功能或預置功能鍵手動開始一個主動掃描。在有多個中繼站信號覆蓋的情況下通常主動掃描會找到下一個可用的中繼站而不是信號最好的那個中繼站。

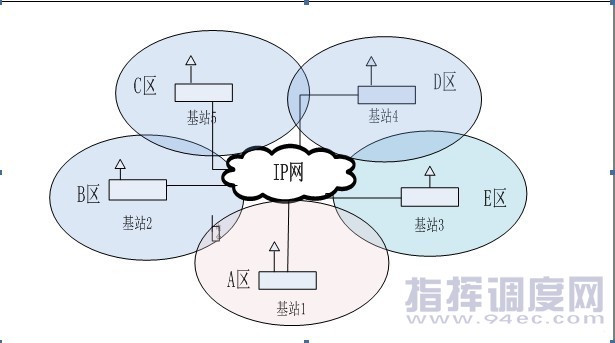

上圖為漫游示意圖，在本期項目中，總共有5個聯網基站，電臺需要在這5個中繼站站之間漫游，每個基站有2個邏輯信道可供漫游。例如當一部電臺守候在基站1的信道1上并開始從A區向B區移動，所有聯網基站會每隔一段時間發射一個信標來使得電臺能夠檢測到當前歸屬基站的信號強度，當這部電臺在A區和B區的重疊區移動過程中檢測到A區基站1的信道信號強度低于電臺中預設RSSI閾值，那么電臺將開始掃描漫游列表中的信道直到找到下一個高于該RSSI閾值的信道并且守候在該信道上，如B區基站2的信道，電臺開始守候在B區基站2的信道上并且停止掃描。
當電臺漫游時發現當前信道信號強度低于電臺中預設RSSI閾值但是掃描沒有發現符合要求的信道時，電臺將仍然工作在當前信道上。電臺也支持手動基站鎖定，鎖定基站后電臺將不會進行自動漫游。在實際使用過程中可以將一組漫游列表中的所有信道的接收組呼列表與PTT發射預置呼叫設為一致，那么在電臺漫游過程中，對用戶來說仍然接收同樣的組呼與預置發射同樣的呼叫，不會因?yàn)殡娕_漫游時，當前守候信道的變化而帶來操作上的變化。

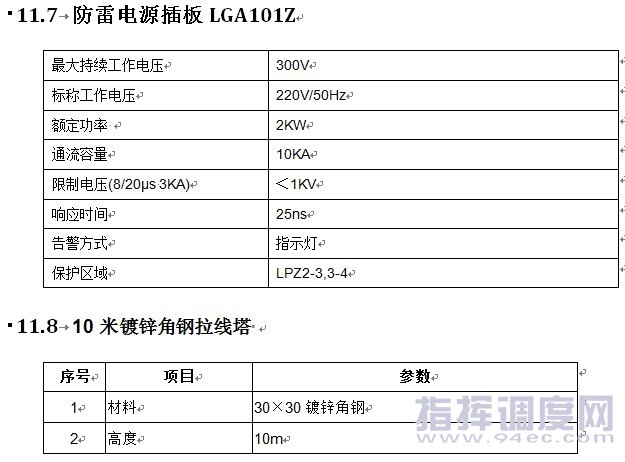

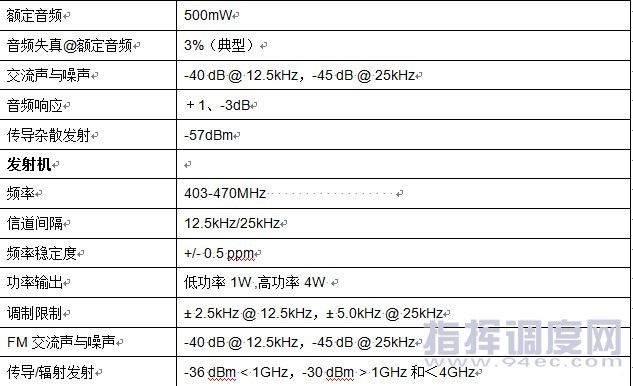

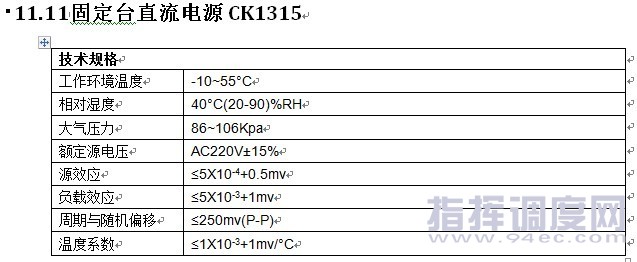

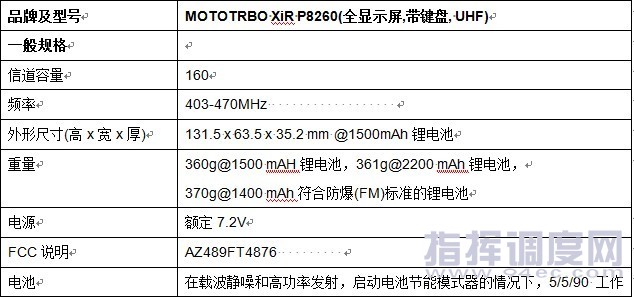

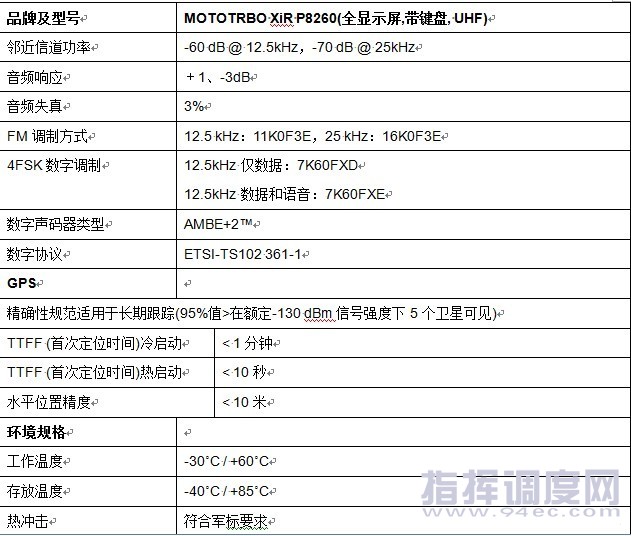

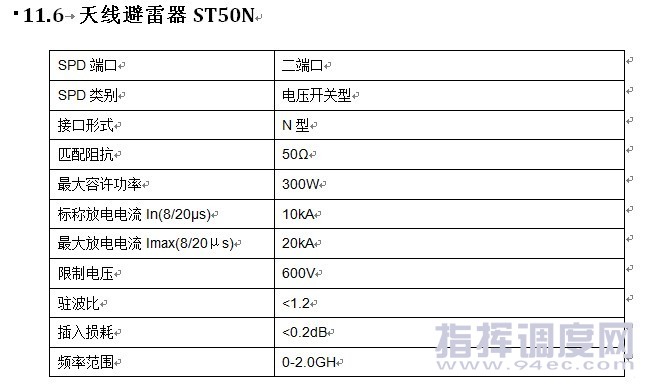

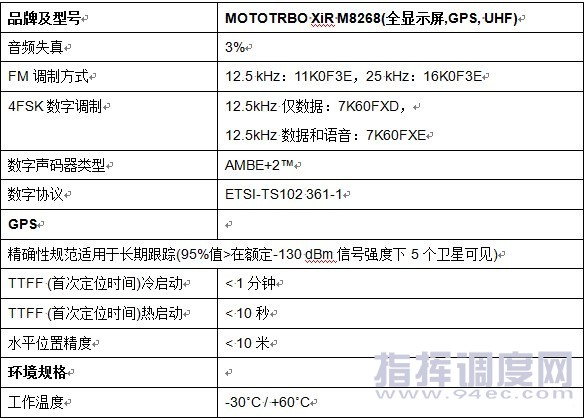

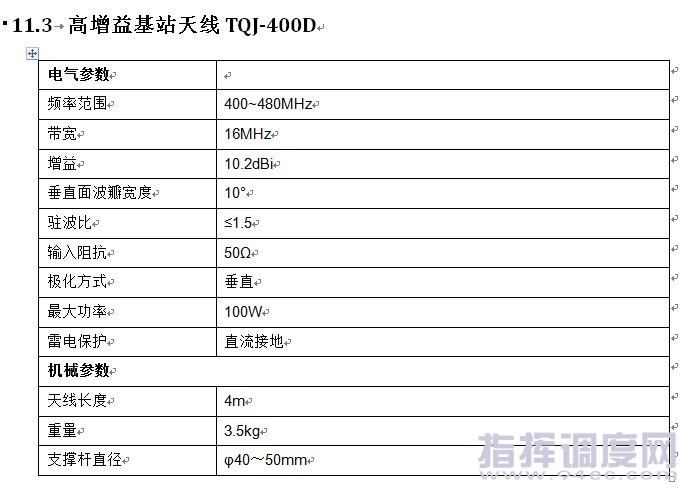

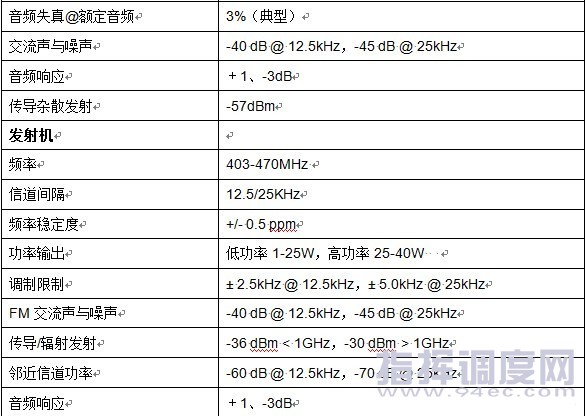

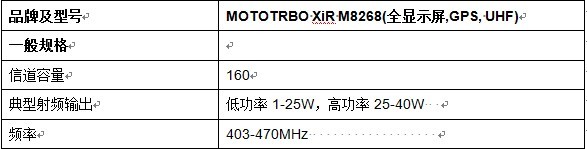

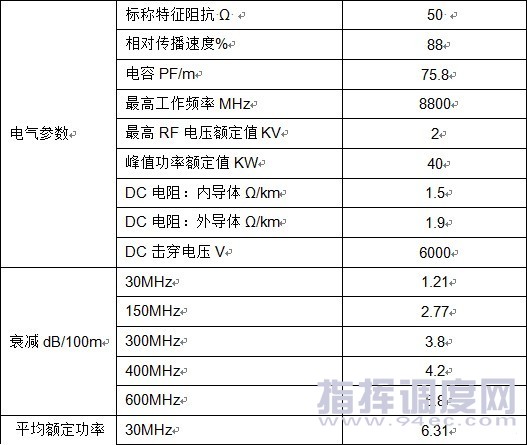

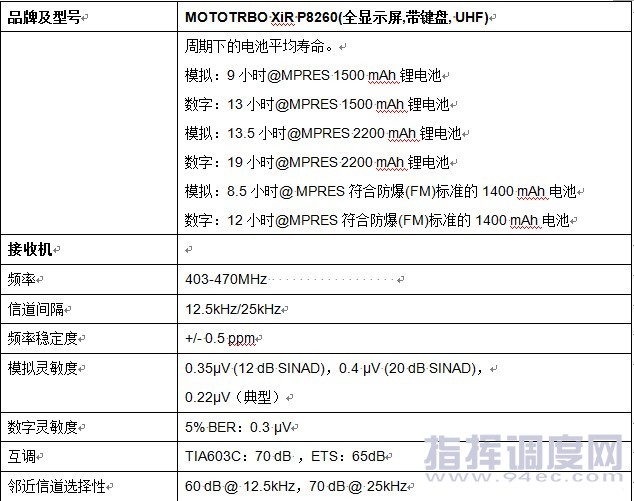

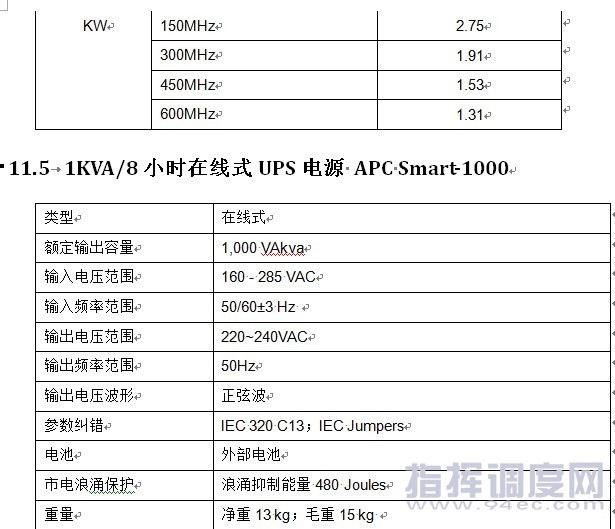

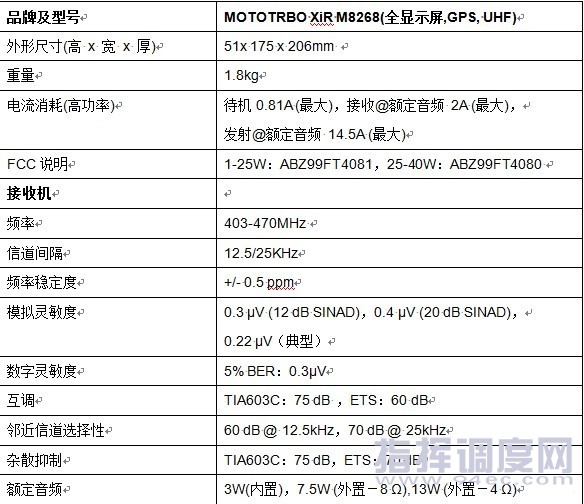

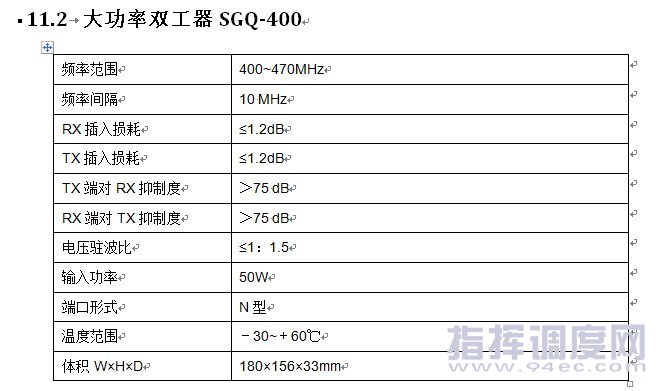

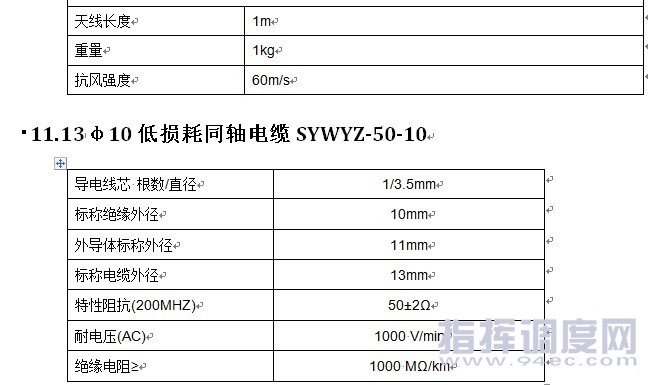

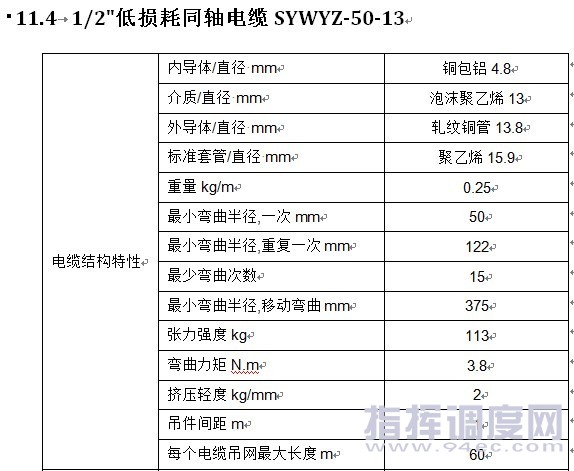

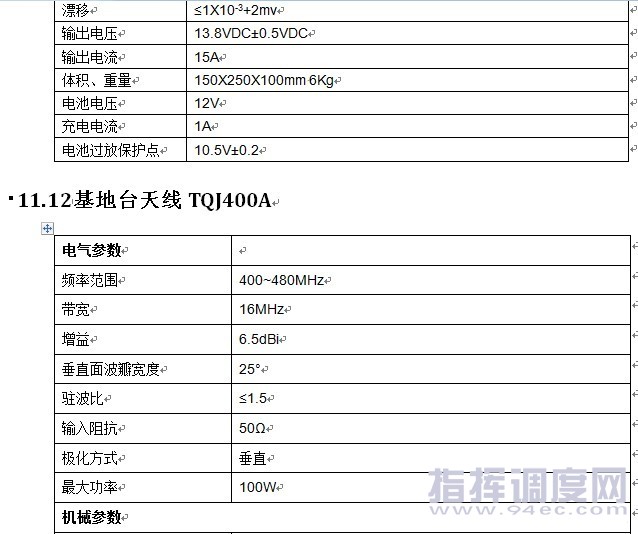

11 設備性能特點與技術指標

11.1 數字常規中繼臺

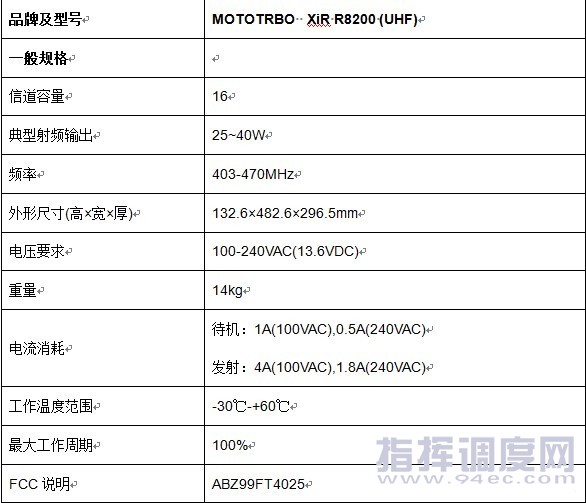

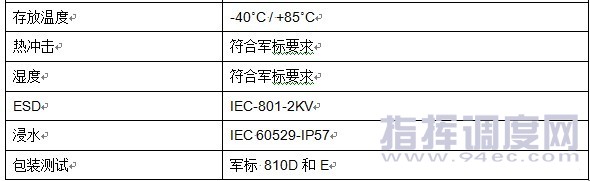

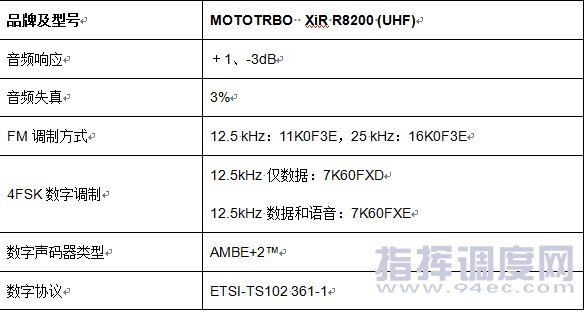

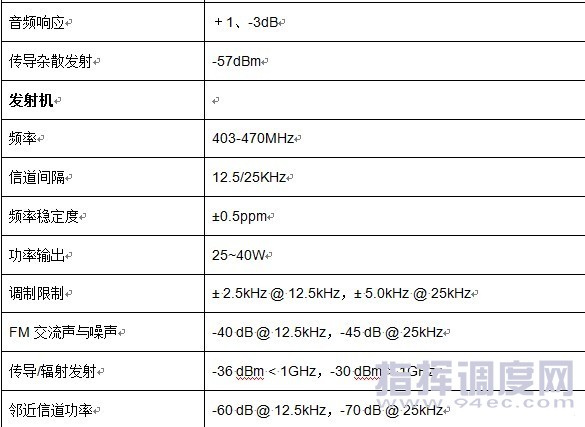

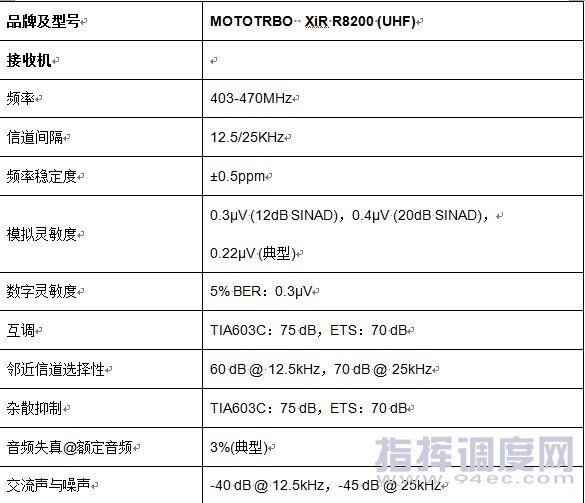

摩托羅拉 XiR R8200 中繼臺可以在模擬和數字模式下工作，提高網絡運行效率。
XiR R8200中繼臺的主要特點 ：
? 可為模擬或數字運行進行配制，促進模擬到數字運行的平穩轉換
? 支持?jǐn)?shù)字 TDMA 模式下的 2 個同步語音或數據通道；
? 采用通過 TDMA 技術，將 1 個 12.5KHz 信道呼叫容量提高兩倍；
? LED 指示燈可顯示開啟、中繼臺禁用、數字模式、模擬模式、每個時隙 TX/RX狀態；
? 堅固的手柄使安裝和搬運更輕松；
? 100% 連續工作周期；
? 集成可充電電源，自動電池備份，在給設備供電的同時給蓄電池充電，在斷電的情況下直接啟動蓄電池供電，保證了系統能正常工作；
? 支持墻壁或機架安裝。
