1． 產品介紹

　　力合視達無線數字視頻傳輸箱式發射機，即LH-8802E-TB，是力合視達根據應急環境的特殊性而開發的一款具有傳輸距離遠、移動性好、靈敏度高、高度便攜的無線數字視頻發射設備。箱式發射機采用具有自主知識產權的TDS-OFDM調制技術和最先進的數字圖像壓縮技術制作而成，能夠在高速移動環境下實時的將視頻、語音信號以無線的方式發射到指揮中心，為指揮、搶險、偵察、野外作戰等應急通信提供遠距離、高質量、高速率、無線實時傳輸?shù)睦硐虢鉀Q方案。

　　LH-8802E-TB無線數字視頻傳輸箱式發射機廣泛應用于公安、武警、消防、野戰部隊等軍事部門和交通、海關、油田、礦山、水利、電力、金融等國家重要部門。為保障各個行業安全穩定發展起到重大的作用。


　　2． 產品原理

　　無線數字視頻傳輸箱式發射機由音視頻編碼模塊、信道編碼調試模塊、功率放大模塊、GPS模塊、電源模塊和其他輔助模塊組成，原理如圖所示：

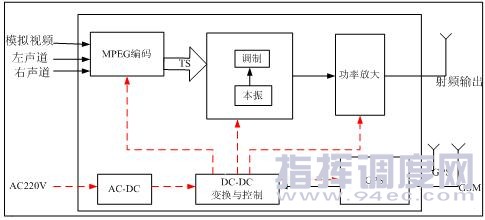

　　　　　　　　　　　　　無線數字視頻傳輸箱式發射機系統原理圖

　　外接的音視頻信號進入到MPEG壓縮編碼，形成TS流送入到調制器進行信道調制，然后將調制信號變頻到相應的工作頻率。變頻后的射頻信號經由濾波器給到功率放大器后輸出，同時通過GPS模塊能發送控制信號到功率放大器。電源部分是將輸入的交流電轉變到各個模塊需要的直流電然后分別供給。

　　3． 產品特點

　　1. 能提供廣播級的高清晰圖像質量。

　　2. 采用國際領先具有自主知識產權的TDS-OFDM技術。

　　3. 支持高速移動中傳輸。

　　4. 具有強大的非視距傳輸功能。

　　5. 近實時的端到端圖像傳輸。

　　6. 體積小、重量輕、免安裝、攜帶方便。

　　4． 產品參數

　　參數

　　指標

　　調制方式

　　TDS-OFDM，QPSK

　　頻率范圍

　　300-850MHz 內50M帶寬定制

　　信道帶寬

　　2MHz

　　允許VSWR

　　S≤1.3

　　發射功率

　　dBm(LH-8802E-TB-20)

　　dBm(LH-8802E-TB-10)

　　整機功耗

　　180W(LH-8802E-TB-20)

　　150W(LH-8802E-TB-10)

　　電源

　　AC 220V

　　重量

　　9kg

　　尺寸

　　457mm(L)×370mm(W)×184mm(H)

　　傳輸距離

　　5～20Km（視環境而定）

　　移動速度

　　>180Km/h

　　環境溫度

　　-5℃～＋45℃
　
　　允許相對濕度

　　≤85%（不結露）

　　射頻接口

　　N型

　　GPS接口

　　SMA

　　GSM接口

　　SMA

　　輸入圖像制式

　　PAL

　　視頻壓縮標準

　　MPEG 2/4，H.264（可選）

　　分辨率

　　720×576

　　視頻速率

　　>1.2Mbps(可調)

　　音頻通道

　　立體聲

　　音視頻接口

　　BNC
