五、 解決方案介紹
一套好的解決方案對煤礦井下通訊系統應做出長遠規劃，逐步實施，并適時調整。選擇技術先進，有彈性發展?jié)摿Φ姆桨?，且?yīng)兼顧煤炭行業經濟承受能力，具有實用性，實時性。包括通風管理、生產管理、車輛跟蹤、人員跟蹤、瓦斯煤塵早期預警、井筒管理、遠距離信息收集與控制等多子系統的綜合系統。煤礦井下調度通信，必然向著靈活方便、通信質量高、功能多而強、有線和無線相結合、電纜和光纜相結合、固定和移動相結合，集語音、圖像和數據傳輸于一體的綜合信息系統的方向發展，工作場所由被動反應性發展成前向反應性。
1．方案一：煤礦多媒體調度系統全套解決方案

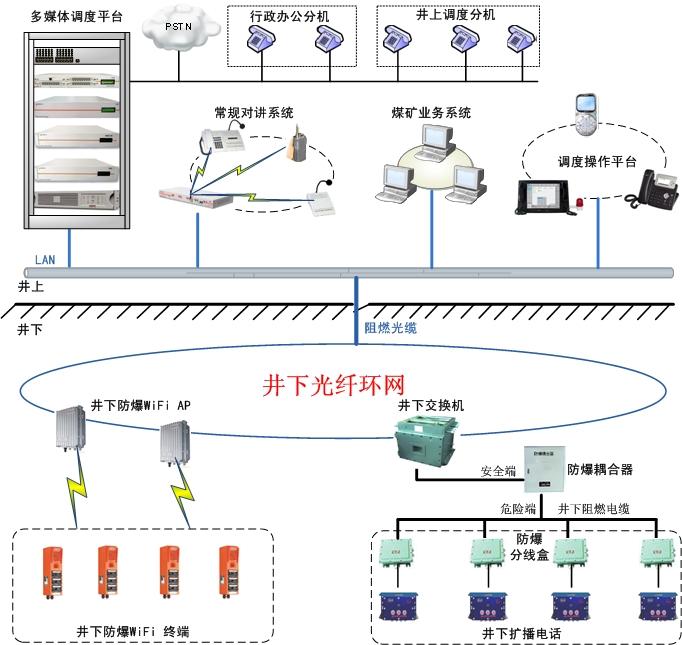

1) 網絡拓撲圖
該方案適用于新部署全套礦用多媒體調度系統的煤礦企業。系統部署時充分考慮企業井上井下的應用模式和網絡狀況，在確保煤礦井上數據網絡和井下光纖環網已部署完畢的情況下，根據煤礦各個崗位的應用需求和工作環境，分別部署相應的通信網絡（如：井上部署多媒體調度平臺和集群對講網絡，井下部署WiFi無線網絡和井下擴播系統等）。
該方案的優勢如下：
? 基于煤礦IP網絡部署多媒體調度網絡，組網靈活、結構簡單、管理便利；
切合煤炭行業的特殊需求，定制煤炭企業專用的通信模式和調度功能；
? 根據工作環境部署通信終端，如井上人員調度座機和集群對講機，井下人員配置WiFi無線終端和擴播話機，提供工作人員通信的便利性；
? 便利的二次開發接口，可在不改變煤礦原有業務系統獨立工作狀態的前提下，和業務系統集成（如：井下環境監測系統、視頻監控系統、人員定位系統等），實現多業務的協同工作；
? 可選的主機熱備份配置（HA備份），并可提供多種系統冗余備份機制，確保系統穩定運行；
? 行調合一解決方案，通過一套調度平臺實現行政辦公網絡和調度網絡，并可進行虛擬分割，互不干擾；
? 通過調度臺一鍵實現多方視頻調度、視頻會議、視頻聯動、廣播、短信調度、緊急呼叫等功能，并可一鍵調度外線電話（如報警電話，消防電話，各部門領導手機等）；
? 語音、數據和視頻三網合一，為生產管理和應急指揮提供最及時最準確的信息；
2. 方案二：現有調度網絡改造解決方案

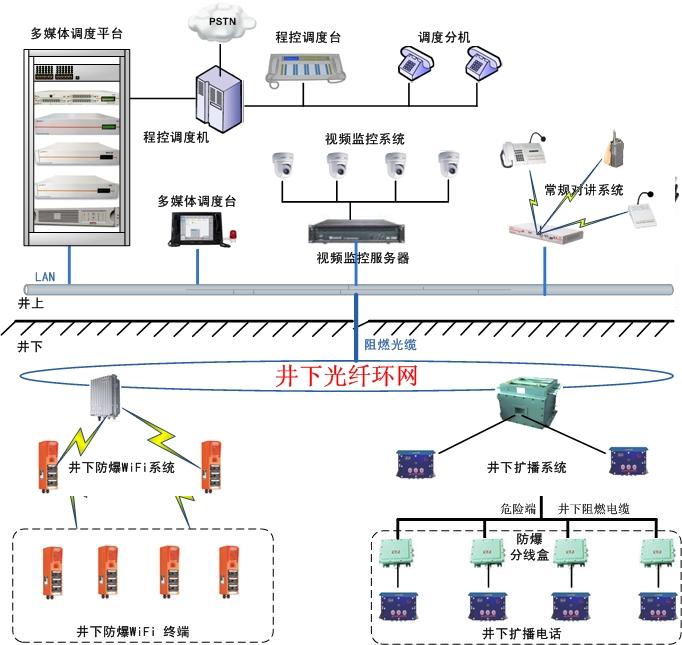

1) 網絡拓撲圖
該方案適用于已經部署了傳統程控調度系統、常規對講系統、井下防爆電話、擴播系統的煤礦企業。通過新部署多媒體調度平臺，把煤礦原有程控調度系統、常規對講系統、井下防爆電話、擴播系統融合到多媒體調度平臺下，實現煤礦內現有的各種獨立工作的通信網絡互聯互通，協同工作，并實現統一調度。
該解決方案的優勢如下：
? 保護煤礦企業原有投資，避免前期投入的浪費；
? 在原有通信網絡的基礎上擴展更多切合煤礦行業的專有應用模式（如：短信調度、分組調度、多方緊急會議、視頻調度、視頻聯動、視頻監控、外線調度等）；
? 協調煤礦企業內部各種通信系統、業務系統、數據網絡，實現協同工作，融合通信；，可在一個平臺上調度所有通信終端；
? 提高調度系統和煤礦業務系統協同工作的能力，實現和每款現有業務系統（如人員定位系統、井下環境監測系統、視頻監控系統等）的集成接口，并不改變業務系統獨立工作的性質；
? 解決現有通信網絡音質差，成本高，后期維護擴展困難等問題；
3. 方案三：組建集團化調度通信網

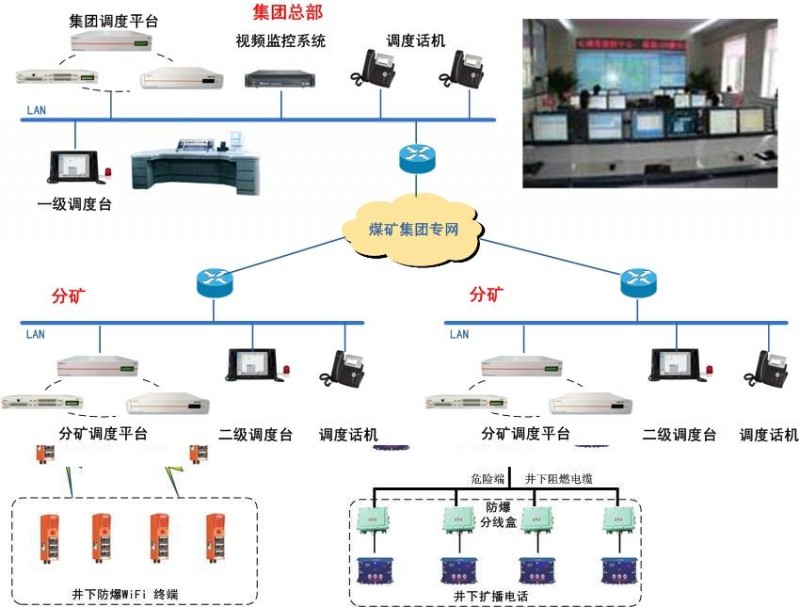

1) 網絡拓撲圖
該方案適用于那些由多個煤礦組成的大中型煤業集團。在集團IP專網的基礎上實現集團內各個煤礦之間內部通信，并實現分級調度，便于集團總部對下屬各個煤礦的指揮調度工作。
該方案的優勢如下：
? 實現集團內部各個分礦之間內部免費通信，節省通信費用；
? 組網方式靈活，各個礦之間可基于IP專網、衛星網絡等多種網絡方式組網；
? 可實現集團集中調度各分礦及各分礦獨立的本地調度管理等多級別調度管理模式；
? 可以靈活的設定各級調度終端的調度權限，以及更人性化操作設置；
? 整體規劃，分步實施，充分從以下三方面考慮：節省投資，提交管理，科學監管
? 調度系統分布式部署，系統部署非常靈活，擴展極其方便。
