本系統一共配備4個信號采集單元，單兵1、單兵2、指揮車內攝像機和指揮車頂攝像機。其中，單兵完成事發現場的圖像采集，通過無線背負式設備進行圖像傳輸，單兵的傳輸距離與當?shù)氐牡乩砗蜔o線環境密切相關，可以覆蓋1～3km的范圍。

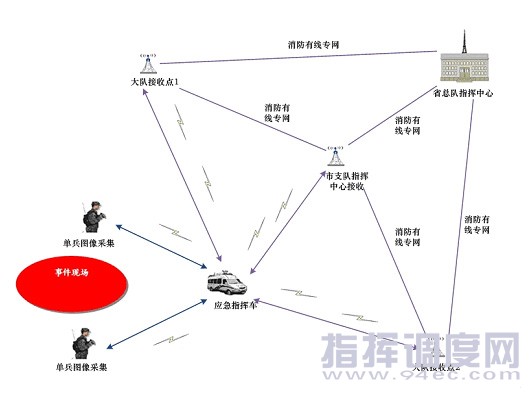

　　單兵采集的圖像由車載單兵接收機接收下來，然后和指揮車內/外采集的圖像一起輸入車載硬盤錄像機，車載硬盤錄像機對圖像進行整合和分割，同時進行圖像的存儲。同時可根據上級的指示進行同時4畫面、2畫面和1畫面等多種模式的顯示，滿足上級機關對前方全局的掌控需求。 　　圖像整合之后，通過車載發射機直接發射到支隊指揮中心。車載發射機的覆蓋范圍也是與當?shù)氐牡乩砗蜔o線環境密切相關，在開闊地帶可以達到50km以上，一般城市環境可以覆蓋10-20km。此路徑在示意圖中用藍色線條標識。

　　本系統中增設了兩個基站接收站點，和市支隊接收中心合在一起就有三個接收站點，每個基站可以覆蓋10km的范圍，整合到一起最多可以覆蓋方圓30km的區域，對于整個某市城區的覆蓋是完全沒有問題的。由于市支隊接收中心和各大隊都和消防專網相連，因此可以將接收到的圖像在專網范圍內進行共享和傳輸，省總隊指揮中心也可以在第一時間接收到現場的圖像和聲音信息，方便領導更加準確和有針對性的提出針對緊急事件的處理措施。

　　另外，由于考慮到災害現場的特殊情況和各種不確定的環境因素，在兩套單兵中的一套特地配備便攜式一體化接收機。便攜式一體化接收機將TIM2008無線接收機、液晶顯示器、充電電池、外部電源接口、音視頻AV輸出接口、網絡接口、錄像、雙天線分集接收以及防爆便攜式手提箱融為一體；具有攜帶方便、操作靈活、功能齊全、性能穩定、外觀美觀等特點；并可配備便攜式天線、車臺天線以及玻璃鋼天線等多種類型天線；尤其適用于單兵野外執勤或便攜式車載接收系統的應用。這樣，對于某些指揮車不能到達現場的情況下，可以使用便攜式系統進行接收和記錄。
