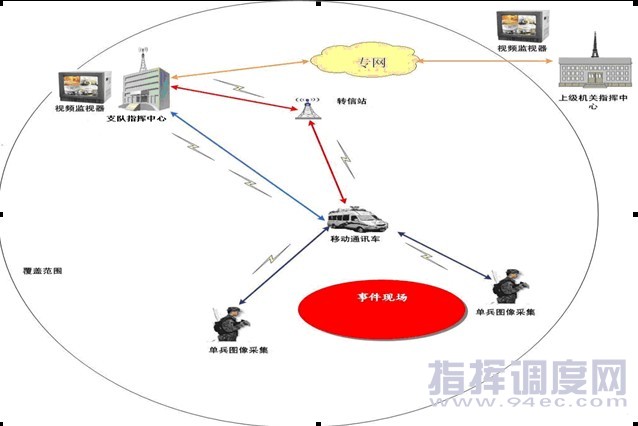

系統一共配備4個信號采集單元，單兵1、單兵2、指揮車內攝像機和指揮車頂攝像機。其中，單兵完成事發現場的圖像采集，通過無線背負式設備進行圖像傳輸，單兵設備可覆蓋半徑2.5km周圍的范圍。

　　單兵采集的圖像由車載單兵接收機接收下來，然后和指揮車內/外采集的圖像一起輸入車載硬盤錄像機，車載硬盤錄像機對圖像進行整合和分割，同時進行圖像的存儲。同時可根據上級的指示進行同時4畫面、2畫面和1畫面等多種模式的顯示，滿足上級機關對前方全局的掌控需求。
圖像整合之后，通過車載發射機直接發射到指揮中心。車載發射機的覆蓋范圍市內20km，市外郊區30km以上。

　　當車載發射機不能覆蓋熱點區域的情況下，需要根據當?shù)氐匦芜x取1個制高點，將中繼系統架設到這個制高點上。制高點需離指揮中心在20km之內，以便保證中繼和支隊指揮中心的良好通信。中繼系統處于制高點，可以增加20km左右的覆蓋范圍。因此，整個城區絕大部分可以覆蓋完全。
