本系統主要由一套單兵便攜式無線音視頻傳輸系統、；兩套車載無線音視頻信號放大系統、一套便攜式無線音視頻接收系統及其他輔助設備組成，用于部隊演習和戰時的現場實時指揮。

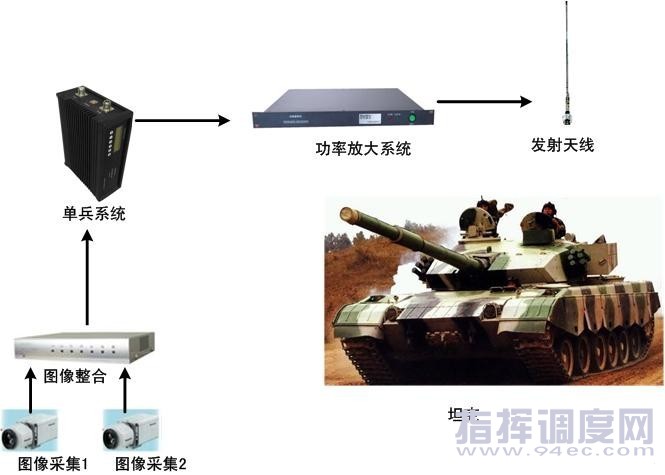

　　單兵系統可以結合放大系統進行使用，所有設備固定在坦克內部，然后通過安裝在坦克車輛外部和內部的攝像頭進行信息采集，采集后的畫面經過畫面整合過后，進入到單兵系統。整合后的畫面既可以是兩個攝像頭攝錄的任何一幅圖像，也可以同時包含兩幅圖像。單兵系統對模擬的音視頻信息進行處理，轉換為數字化信息，然后進入到放大系統，放大系統對數字化信號進行放大，然后通過全向天線發射出去。

　　單兵系統也可以單獨使用，這樣充分發揮了單兵系統的靈活性，在單兵周圍的全部音視頻信息都傳到便攜式一體化接收機進行接收。

　　便攜式一體化接收系統使用靈活多樣，可以方便移動到任何需要移動的地點，然后可以以接收機為中心，覆蓋半徑為3km，在此范圍內所有單兵移動采集到的音視頻信號都可以準確的在一體化接收機內復現；當然也可以接收單兵系統和放大系統整合后的傳輸圖像，單兵系統加上放大系統之后可以覆蓋10km的范圍。

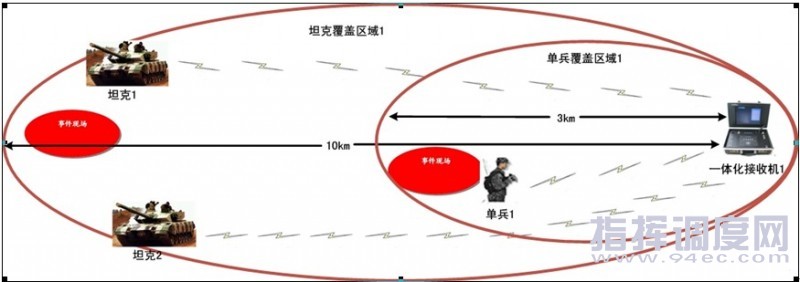

　　系統示意圖如下2圖所示：
