本方案為煤礦企業通過IP調度通信系統與原有系統進行對接，實現設備間的IP電話互通功能；因此，本期項目只需要在調度通信系統及原有系統之間通過通用標準的SIP協議進行對接即可實現電話互通；

　　近距離地面用戶可直接采用現有通信電纜將模擬鏈路用戶進行連接使用；

　　遠距離地面用戶可采用礦內部以太網絡直接接入IP終端話機使用，或者使用多路語音光端機將IP調度機的模擬鏈路用戶通過礦內部光纖網絡等傳輸至使用點后直接用原有模擬電話接入使用；

　　礦用井下安全用戶可采煤礦本安型電話網絡交換機設備組網，可省去下井的礦用通行電纜，直接使用煤礦內部以太網絡或光纖環網進行語音用戶的傳輸，井下的終端電話仍可直接使用現有的本安型電話機；該方式可省去礦用電纜的高額投資，并可隨著掘進面的深入移動的礦用電話網絡交換機設備，進行本安電話的移動放置，方便實用且減少投資；

　　礦用井下無線WIFI系統用戶可直接采用本公司現有的礦用無線AP及相配套的本安無線WIFI手機；

　　本系統的礦用IP調度交換機可與無線小靈通或最新的無線WIFI系統完全融合為一套系統，調度臺鍵盤可通過按鍵直接強插強拆，所有用戶，包括無線手機等，并且系統嵌入式數字錄音系統可對所有交換用戶進行錄音，可在線實時查詢錄音、監聽、回放及存儲等；方案中煤礦調度設備與其現有（或后期安裝）的小靈通設備或最新的無線WIFI系統對等匯接，融合為一整套有線、無線調度系統；煤礦調度臺調度員能強插強拆其下屬的有線調度用戶、無線用戶，還能對系統內的各用戶（包括小靈通用戶、無線WIFI用戶）進行錄音，完美的解決了礦用無線用戶間通話，系統無法錄音的技術問題；

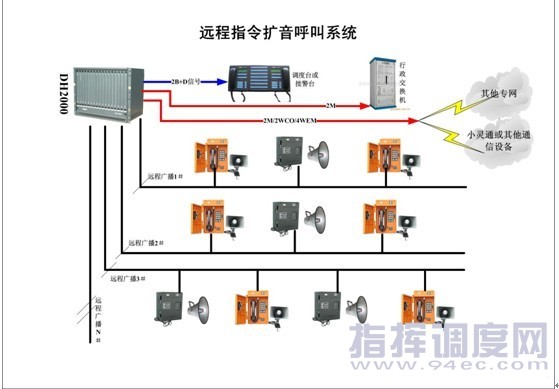

　　5.2煤礦擴音呼叫系統組網方案（如圖5-2） 　　本系統的優勢在于，擴音對講設備可與原有調度機設備互聯互通，等位撥號，強插強拆等，完全融合為一套系統，調度臺鍵盤可通過按鍵直接強插強拆，所有用戶，包括無線手機等，并且系統嵌入式數字錄音系統可對所有交換用戶進行錄音，可在線實時查詢錄音、監聽、回放、存儲等；

　　本方案中本部的控制臺人員能對其下屬的擴音對講話站用戶進行強插、強拆；本部的控制臺用戶具有最高權限，可以控制全局、全系統的所有分機用戶；

　　5.3通訊揚聲設備選型：
　　1）防風雨話站（可選防爆）（如圖5-3）

　　防雨防塵話站又稱壁掛式話站。防風雨話站由工業型數字抗噪聲電話機、數字抗噪聲處理器、功率放大器、電源等組成。防風雨話站具有較高的防護等級（IP65），可適用于潮濕且污染嚴重的工作現場?？刹捎脫芴?hào)方式或一鍵直通的方式。電源、線路、處理器工作狀態都有相應燈光顯示， 圖5-3 　　方便檢修?？梢灾苯油饨訐P(yáng)聲器，如果需要，可以外接蜂鳴器、聽筒、耳機、功放等多種設備。當有呼入和呼出信號時，有燈光指示。外接揚聲器音量可調，并且外接揚聲器音量可隨外界環境變化而自動調節。在115分貝的環境噪聲中，仍能夠清晰通話。話站應具有危險區域使用的認可證，能用于最苛刻的環境。
