1 、概述
為滿足煤炭行業煤礦生產/跨礦/局調度、高效率協調等一級調度模式要求，計劃建設將辦公固定IP電話與生產調度IP電話“行調合一”的有線通信系統，實現錄音、強拆、強插、全呼、組呼、直通及一鍵直撥等調度功能，有效地整合通信資源和保證通信的暢通；建設模式自主建設，選擇性租用運營商中繼線路出局，達到降低對外通話費用目的。
2 、需求分析
煤礦辦公大樓設調度指揮中心，需要指揮中心調度通信系統要求與下屬各礦井之間建立通信連接，方便指揮中心與各礦井通信聯系，并能對各用戶統一編號，統一調度控制。
煤炭行業煤礦總調度室可直接通過調度臺控制其系統內的所有內部用戶，并且能一鍵直呼及強插下屬各部門調度用戶，使得總調能和下屬各部門和礦井之間實現通話、強插、錄音等。本次系統項目主要應注意總調（調度中心）與各部門和礦井其他通信設備的對接問題，以及設備間互相通話及在緊急狀態下強插下屬各生產崗位電話，發布緊急命令。
3、 設計原則
技術的先進性：采用的通訊技術在同類產品處于領先地位的數字程控調度機，在數據傳輸、語音處理和軟件編制方面要和國際主流通訊技術同步；
技術的成熟性：采用的數字程控調度機是有著十多年的通訊產品研發制造經驗，并結合大量的客戶使用經驗，是成熟的調度生產指揮系統，有足夠長的運行時間和足夠多的使用案例做保證，是一種經過不斷的完善和提高的可靠系統。
技術的穩定性：數字程控調度機廣泛用于鋼鐵、煤礦、電力等重要行業的關鍵崗位的生產調度和生產組織方面，其穩定的運行狀態對提高安全水平和高效生產致關重要。因此產品設計上廣泛應用了大規模集成電路和高性能元器件，采用AMD公司的32位高性能主控CPU芯片，在結構設計上采用全分散控制方式，大大提高了系統運行的穩定性和可靠性；
強大的系統兼容性：數字程控調度機根據通信行業發展趨勢，在設計上充分考慮滿足多系統合成單一系統的要求，必要時可以和辦公電話系統、工業對講系統、無線通訊系統、火災報警系統和工業電視系統等系統并網，成為一種標準的網絡通信產品。
良好的操作維護性：數字程控調度機在維護終端的開發設計上，采用流行的新技術，全中文菜單和圖形結合，使維護更加簡便直觀。同時支持局域網多用戶同時登錄，為異地維護提供方便，在設備或線路出現故障的時候，快速修復、確保生產。
4 、設計依據
? XXX煤礦相關設計圖紙；
? 《郵電部電話交換設備總技術規范書》YDN065－1997
? 《郵電部電話交換設備總技術規范書及附件(GF002-9002.1、9002.4)》
? GB/T 3377-82《電話自動交換網多頻記發器信號方式》
? GB/T 3378-82《電話自動交換網用戶信號方式》
? GB/T 3379-82《電話自動交換網局間直流信號方式》
? GB/T 3380-92《電話自動交換網鈴流和信號音》
? GB GF002-9002.1《中國國內電話網No.1信號方式技術規范》
? GB GF001-9001《中國國內電話網No.7信號系統技術規范》
? YD/T 954-1998《數字程控調度機技術要求和測試方法》
? GB3971.1-83《國家通訊網自動電話編號》
? GB3971.2-83《電話自動交換網局間中繼數字型線路信號方式》
? GB3376-82《電話自動交換網帶內單脈沖線路信號方式》
? 《智能調度室裝備規范》
? 《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備要求》
? 《爆炸性環境用防爆電氣設備通用要求》GB 3836.1-2000
? 《爆炸性環境用防爆電氣設備》GB3836.2-2000
? 《礦用一般型電氣設備》GB 12173一90
? 《煤礦通信、檢測、控制用電工電子產品通用技術要求》MT 209－90
? 《工業電視系統工程設計規范》GBJ 1 15一87
? 《通用用電設備配電設計規范》GBSOO55一93
? 《礦山電力設計規范》GB50O7O一94
? 《職業安全健康管理體系指導意見和職業安全健康管理體系審核規范》
? 工業標準及國際商務建筑布線標準；
? ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)電源系統總技術要求》(暫行規定)中有關集中監控的內容；
? GBJ 232-82《電氣裝置安裝工程施工及驗收規范:第十七篇:電氣設備交接試驗標準篇》 [1983.5.]；
? BG6510-85《30MHZ~1GHZ聲音和電視信號的電纜分配系統》；
? GB 84《通信網技術標準匯編》 [1989.10.]；
? GB 50252-94《工業安裝工程質量檢驗評定統一標準》 [1994.12.]
? 產品通過ISO9001質量體系認證。
5 、系統整體結構設計
5.1煤炭行業煤礦IP調度通信整體組網方案（如圖5-1）
為滿足煤炭行業煤礦生產/跨礦/局調度、高效率協調等一級調度模式要求，計劃建設將辦公固定IP電話與生產調度IP電話“行調合一”的有線通信系統，實現錄音、強拆、強插、全呼、組呼、直通及一鍵直撥等調度功能，有效地整合通信資源和保證通信的暢通；建設模式自主建設，選擇性租用運營商中繼線路出局，達到降低對外通話費用目的。
2 、需求分析
煤礦辦公大樓設調度指揮中心，需要指揮中心調度通信系統要求與下屬各礦井之間建立通信連接，方便指揮中心與各礦井通信聯系，并能對各用戶統一編號，統一調度控制。
煤炭行業煤礦總調度室可直接通過調度臺控制其系統內的所有內部用戶，并且能一鍵直呼及強插下屬各部門調度用戶，使得總調能和下屬各部門和礦井之間實現通話、強插、錄音等。本次系統項目主要應注意總調（調度中心）與各部門和礦井其他通信設備的對接問題，以及設備間互相通話及在緊急狀態下強插下屬各生產崗位電話，發布緊急命令。
3、 設計原則
技術的先進性：采用的通訊技術在同類產品處于領先地位的數字程控調度機，在數據傳輸、語音處理和軟件編制方面要和國際主流通訊技術同步；
技術的成熟性：采用的數字程控調度機是有著十多年的通訊產品研發制造經驗，并結合大量的客戶使用經驗，是成熟的調度生產指揮系統，有足夠長的運行時間和足夠多的使用案例做保證，是一種經過不斷的完善和提高的可靠系統。
技術的穩定性：數字程控調度機廣泛用于鋼鐵、煤礦、電力等重要行業的關鍵崗位的生產調度和生產組織方面，其穩定的運行狀態對提高安全水平和高效生產致關重要。因此產品設計上廣泛應用了大規模集成電路和高性能元器件，采用AMD公司的32位高性能主控CPU芯片，在結構設計上采用全分散控制方式，大大提高了系統運行的穩定性和可靠性；
強大的系統兼容性：數字程控調度機根據通信行業發展趨勢，在設計上充分考慮滿足多系統合成單一系統的要求，必要時可以和辦公電話系統、工業對講系統、無線通訊系統、火災報警系統和工業電視系統等系統并網，成為一種標準的網絡通信產品。
良好的操作維護性：數字程控調度機在維護終端的開發設計上，采用流行的新技術，全中文菜單和圖形結合，使維護更加簡便直觀。同時支持局域網多用戶同時登錄，為異地維護提供方便，在設備或線路出現故障的時候，快速修復、確保生產。
4 、設計依據
? XXX煤礦相關設計圖紙；
? 《郵電部電話交換設備總技術規范書》YDN065－1997
? 《郵電部電話交換設備總技術規范書及附件(GF002-9002.1、9002.4)》
? GB/T 3377-82《電話自動交換網多頻記發器信號方式》
? GB/T 3378-82《電話自動交換網用戶信號方式》
? GB/T 3379-82《電話自動交換網局間直流信號方式》
? GB/T 3380-92《電話自動交換網鈴流和信號音》
? GB GF002-9002.1《中國國內電話網No.1信號方式技術規范》
? GB GF001-9001《中國國內電話網No.7信號系統技術規范》
? YD/T 954-1998《數字程控調度機技術要求和測試方法》
? GB3971.1-83《國家通訊網自動電話編號》
? GB3971.2-83《電話自動交換網局間中繼數字型線路信號方式》
? GB3376-82《電話自動交換網帶內單脈沖線路信號方式》
? 《智能調度室裝備規范》
? 《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備要求》
? 《爆炸性環境用防爆電氣設備通用要求》GB 3836.1-2000
? 《爆炸性環境用防爆電氣設備》GB3836.2-2000
? 《礦用一般型電氣設備》GB 12173一90
? 《煤礦通信、檢測、控制用電工電子產品通用技術要求》MT 209－90
? 《工業電視系統工程設計規范》GBJ 1 15一87
? 《通用用電設備配電設計規范》GBSOO55一93
? 《礦山電力設計規范》GB50O7O一94
? 《職業安全健康管理體系指導意見和職業安全健康管理體系審核規范》
? 工業標準及國際商務建筑布線標準；
? ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)電源系統總技術要求》(暫行規定)中有關集中監控的內容；
? GBJ 232-82《電氣裝置安裝工程施工及驗收規范:第十七篇:電氣設備交接試驗標準篇》 [1983.5.]；
? BG6510-85《30MHZ~1GHZ聲音和電視信號的電纜分配系統》；
? GB 84《通信網技術標準匯編》 [1989.10.]；
? GB 50252-94《工業安裝工程質量檢驗評定統一標準》 [1994.12.]
? 產品通過ISO9001質量體系認證。
5 、系統整體結構設計
5.1煤炭行業煤礦IP調度通信整體組網方案（如圖5-1）

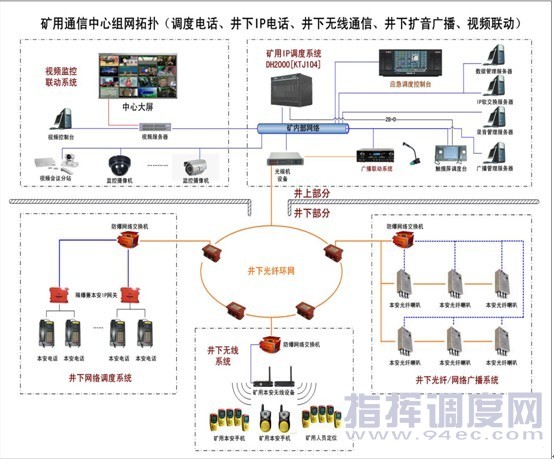

圖5-1
如圖5-1，為煤礦企業IP調度系統的整體的電話交換機系統，包括：行政、調度、無線、視頻聯動和廣播聯動多合一的組網圖；系統中煤礦及井口之間均可采用光端機通過E1接口進行匯接，組合成一個整體的井上、井下，有線用戶、無線用戶，視頻監控點，井上井下語音廣播系統的通信網絡，最大限度的利用現有資源，使其功能最大化使用；
