1 需求分析

　　目前市場上的指揮調度系統仍以數字程控交換技術為主，一般建立在固定電話網（PSTN）上：此方式受制于線路，缺乏靈活性，由于線路的故障極易造成調度的失效；受制至于底層傳輸網絡，新的應用擴展尤其是數據、音頻、視頻的融合應用無法實現。隨著通信技術日新月異地發展及IP 網絡向世界各個角落的延伸，IP 通信技術已經成為通信技術的主流，IP 網絡作為基礎的通信架構也必然成為未來的發展方向。Everything Over IP 已經成為未來通信網絡的必然趨勢。

　　“石油鉆井企業音視頻指揮調度系統”是北京瑞光極遠公司順應技術發展之需要，與石油部門緊密合作，面向石油行業推出的采用最先進的IP音視頻指揮調度系統。系統采用NGN（下一代）網絡架構，利用軟交換技術完全構建于IP 網絡之上符合國際通信行業標準。系統具有良好的結構和互連性，可以與現有的移動公眾通信網絡、固定電話網絡、專業集群通信網絡（150M/350M/450M/800M）等相關網絡有機、合理地集合為一體，融合信息發布、電話會議、調度系統、無線應用及定位管理于同一系統平臺上，集語音、數據、視頻業務為一體，為用戶提供高效、快捷、方便、靈活、經濟、全面的綜合化信息調度指揮服務，整個系統不受地理位置的限制,可以分布式部署；具有開放的體系結構、標準結構和應用編程接口(API)，方便用戶提供特殊的增值業務，為相關行業應用一體化信息平臺提供解決方案。

　　2 方案介紹

　　音視頻調度指揮最基本的功能，就是監視控制和數據收集，以及呼叫處理等，能夠快速準確、方便靈活的將生產調度命令上送下達，提高對于突發事件的應急情況的解決速度，進一步確保石油供應的安全運行水平。
　　系統支持分布式部署，適合石油系統單位分散的特點，能夠依托石油專網迅速進行系統部署和節點擴充。調度室能夠隨時監控所有調度終端的通信狀態，并快速下達調度指令；終端部署在各個采油站點及鉆井站點，形成多級互聯、集中管控的專業調度通信系統。

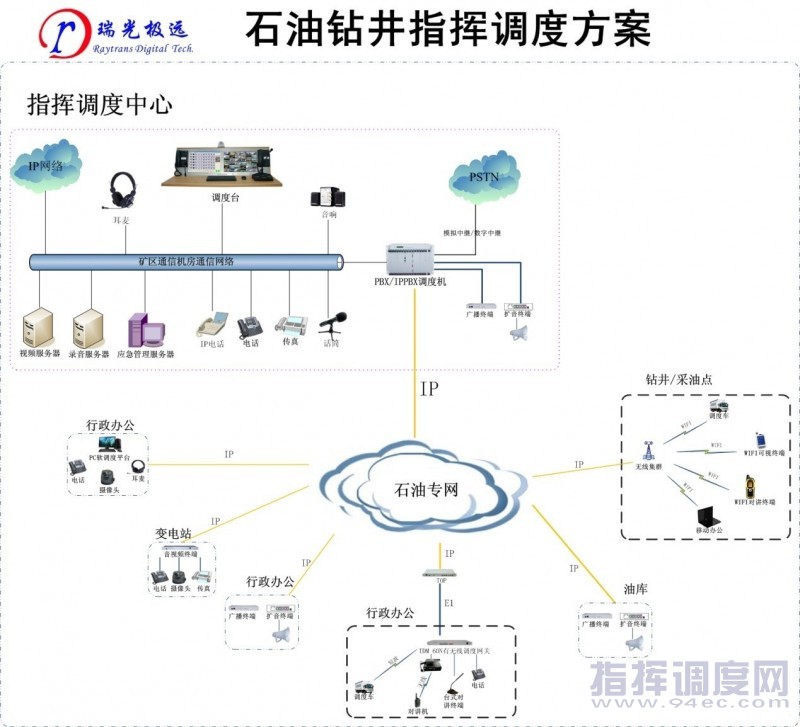

　　2.1 方案拓?fù)? 　　2.2 設備選型

　　中心點放置一臺PBX/IPPBX綜合調度機IDM MSAP-CP和觸摸屏指揮調度臺，調度員通過指揮調度臺來實現對網絡拓?fù)渲腥魏喂?jié)點任何終端的音視頻指揮調度、定位、信息發布等功能；

　　對于固定電話和手機，可以通過IDM MSAP-CP的E1數字中繼接口或者FXO模擬中繼接口出局調度；對于安裝FXS口的設備、IP話機和軟電話，可以直接調度；對于E&M接口的PBX下的分機，可以通過瑞光極遠的IDM 60N有無線調度網關實現調度；對于用FXO口配合PBX的使用，通地IDM MSAP-CP的PBX調度盤實現調度；對于模擬集群和數字集群系統，可以通過IDM 60N有無線調度網關和電臺E&M接口連接轉換實現調度。
