一、首語



　　隨著視頻監控系統規模不斷擴大，以及高清視頻的大規模應用，對視頻監控系統中需要存儲的數據和應用的復雜程度在不斷提高，且視頻數據需要長時間持續地保存到存儲系統中，并要求隨時可以調用，對存儲系統的可靠性和性能等方面都提出了新的要求。在未來的復雜系統中，數據將呈現爆炸性的海量增長，提供對海量數據的快速存儲及檢索技術，顯得尤為重要，存儲系統正在成為視頻監控技術未來發展的決定性因素。



　　面對百PB級的海量存儲需求，傳統的SAN或NAS在容量和性能的擴展上會存在瓶頸。而云存儲可以突破這些性能瓶頸，實現性能與容量的線性擴展，這對于追求高性能、高可用性的企業用戶來說是一個新選擇。



　　云存儲是近年來在存儲領域興起的一種新技術，云存儲顧名思義是將復雜的存儲功能實現封閉在云端，通過一種簡單的方式為用戶提供優質的存儲服務。具體過程是云存儲通過軟件將系統內大量不同類型的存儲設備管理起來，運用虛擬化技術、集群化技術、離散存儲技術、分布式數據庫等對系統內的設備資源、存儲容量資源進行專業化整合為用戶提供大容量、高性能的透明存儲服務。



　　二、云存儲系統的設計原則



　　云存儲系統的設計原則應該采用業務控制和業務數據分離的設計思路。在存儲模式上新增加元數據管理節點專伺于系統的資源管理、任務調度和運行維護，元數據管理節點不具體執行寫入、讀取等業務操作，而將這部分功能交給存儲服務節點負責。云存儲的整體設計形成一種松耦合非對稱系統架構，在實際的運行過程當中該架構能夠使系統提供靈活多變的業務擴展屬性和持續穩定的性能增長。在硬件設備規模和存儲容量不斷擴大的情況下系統性能能夠與存儲容量保持線性增長，這種屬性也為云存儲基礎上的云服務擴展奠定了基礎。

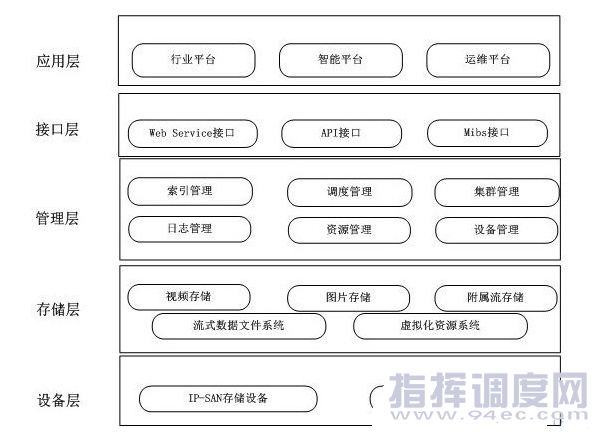

　　采用松耦合非對稱系統架構的云存儲系統在具體軟件設計的層次上可以如圖劃分為以下五個層次：





　　l設備層



　　設備層是云存儲最基礎、最底層的部分。在系統組成中，存儲設備可以是標準SAN架構下的FC光纖通道存儲設備或iSCSI協議下的IP存儲設備，這些存儲設備構成云存儲的存儲資源基礎。



　　l存儲層



　　存儲層含有云存儲流式文件系統和虛擬化資源系統。通過云存儲流式文件系統和虛擬化資源系統，實現存儲傳輸協議和標準存儲設備之間的數據邏輯結構或磁盤陣列的映射。存儲層另一類重要功能就是具體實現數據(視頻、圖片、附屬流)和設備層存儲設備之間的通信連接，完成數據的高效寫入、讀取和調用等服務。



　　l管理層



　　在管理層融合了多種核心的管理功能。負責實現存儲設備的邏輯虛擬化管理、多鏈路冗余管理、錄像計劃的主動下發，以及硬件設備的狀態監控和故障維護等;存儲業務響應，以及存儲資源調配也由管理層負責。



　　l接口層



　　應用接口層是云存儲最靈活多變的部分，接口層面向用戶應用提供完善以及統一的訪問接口，接口類型可以是WebService接口、API接口、Mibs接口，可以根據實際業務類型，開發不同的應用服務接口，提供不同的應用服務。實現與外部系統之間的對接。



　　l應用層



　　從邏輯上劃分，除了應用層外，剩下的四層都屬于通常云存儲的范疇，但是在視頻云存儲系統中，為了與視頻監控系統的建設和應用更加緊密的結合，更加符合用戶的業務需求，將應用層納入了整個系統架構中，從根本上提高視頻云存儲系統的針對性。
