煙廠安全生產可視化指揮調度系統是近年來伴隨著卷煙生產自動化而出現的視頻通信系統，其為煙草企業搭建起基于可視化實時協作的平臺模式。為了加強生產管理、改善產品品質、提高競爭能力，陜西漢中卷煙廠通過構建視頻系統，搭建可視化指揮調度提升煙廠生產的綜合能力。實現了由制絲、卷接包、能源動力、生產指揮、消防監控等多個過程聯合調度卷煙生產全過程的自動化升級改造，做到從原料進庫到成品出庫的全程自動化。

　　在今天，生產管理全面自動化信息化已經成為卷煙廠日常工作的一個重要組成。全自動化的生產設備和先進的卷煙制造工藝將進一步提升我國各大型卷煙廠的卷煙品質。漢中煙廠的案例，對于相關卷煙制造企業來說具有普遍的借鑒意義。

　　項目背景

　　漢中卷煙廠搭建起用于安全生產管理的視頻指揮調度平臺，應用于生產指揮中心、能源監控中心、物流管理中心和制絲中心四個中心，形成了一體的可視化安全生產通信系統。煙廠安全生產可視化指揮調度系統是近年來伴隨著卷煙生產自動化而出現的視頻通信系統，其采用可視化指揮調度模式，為煙草企業搭建起基于可視化實時協作的平臺模式。

　　VC3視頻指揮調度系統為煙草企業搭建起了基于可視化實時協作的平臺。通過VC3系統實際安全生產管理，應用于生產指揮中心、能源監控中心、物流管理中心以及制絲中心，從而形成了一體的可視化安全生產通信。在此方面，可視化應急指揮系統通過可視化應急指揮形成了三層結構設計與部署，并形成了一體化調度的模式。


　　項目需求分析

　　石油銷售公司以及其分支機構分布在省內各個城市，距離總公司距離較遠，油品等易燃品的安全保障及人員調度成為銷售公司極其重視的問題?，F(xiàn)在石油的各個加油站或油庫現場，大多已安裝視頻監控系統，但存在沒有實現網絡的互聯互通、與總部視頻數據資源不互通，不利于銷售公司對所轄加油站進行日常管理巡視、集中工作指導及調度指揮，各業務系統也是獨立運行，沒有進行數據的整和、提取、分析，無法及時、高效的為決策提供依據。當需要遠程綜合指揮調度時，給統一管理的領導使用帶來極大的不便，制約著管理效率的提高。中國石油公司擔負著全省成品油的購、銷、調、存業務，是全省成品油流通的主渠道，擁有多個大型油庫、加油站下屬單位。其在初期已經安裝了視頻監控系統，但由于各系統設備型號不一、功能簡單，越來越不能滿足應用需要，特別在安防預警和安防應急處置方面更是如此，因此急需把下屬單位原來已經建成的不同系統進行統一聯網，實現統一管理、統一控制和統一調度，進而形成集監控、會議與指揮調度于一體的綜合性視頻通信平臺。

　　為了解決這一問題，建設石油生產視頻調度指揮平臺，將各加油站監控系統、各種信息管理系統整合到一個統一的平臺上來，并結合安防監控平臺的多級角色權限管理來實現石油銷售公司對下屬機構的"可視化"管理，以及總公司對下級進行的集中指揮調度。

　　方案設計與結構

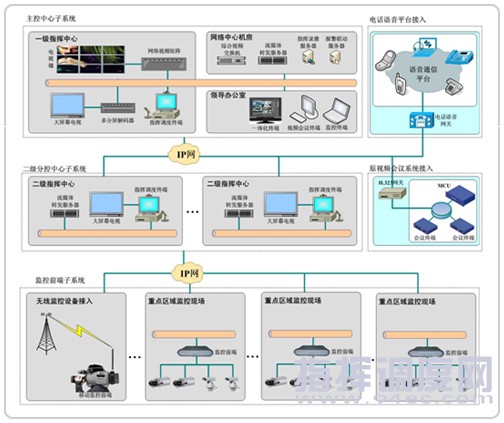

　　隨著現代通信技術和多媒體技術的高速發展，華緯訊的VC3可視化指揮調度全能接入平臺采用先進的MPEG4/H.264視頻編解碼技術， 并結合網絡技術和多媒體技術，使其運行在現代通信網絡平臺上，實現具有單向遠程視頻監控及音、視頻雙向交互視頻監控指揮調度系統。石油石指揮調度系統包括控制中心子系統、用戶終端子系統、監控前端子系統三個核心系統，各子系統結構與功能如下：
　　控制中心子系統

　　控制中心子系統部署在總部機房，由核心綜合視頻交換機、流媒體轉發服務、視頻錄像服務器組成。該子系統的主要作用是：完成信令和控制信息交換、調度以及系統管理?？刂浦行淖酉到y(tǒng)是該平臺的核心設備，根據應用的規模情況，可做到控制中心核心設備的級聯，滿足大規模應用。

　　用戶終端子系統
