一、項目背景
空軍擔負著保衛國家領空安全的重大責任，由于部隊居住地理位置分散，給各方面管理工作帶來了很大困難；因此借助當今多媒體通信技術手段，建設部隊遠程可視化指揮調度系統，是非常必要的?？哲娔巢坑媱澰谄洮F(xiàn)有的網絡基礎上組建視頻指揮調度系統，系統要求各指揮中心能夠?qū)λ兄匾獔鏊M行實時監控，并具良好的實時性和交互性，使各級指揮中心及各空軍機場能夠進行視頻、音頻和文本等信息的雙向交互，實現可視化辦公，達到提高網絡資源利用率的目的。
傳統的指揮調度系統，只聞其聲，不見其人，缺乏像視頻信息那樣直觀、具體的準確性，給指揮者實施及時有效的正確指揮帶來了一定的影響?？哲娔巢坎捎帽本┤A緯訊電信技術有限公司研制的VideoC3視頻指揮調度系統，能滿足其在中低帶寬條件下的實現雙向音、視頻交互及數據傳送功能的需求。
二、系統介紹
1. 系統目標
該視頻指揮控制系統的建設主要用于空軍某部各級指揮所與所屬機楊可視通信指揮與通信聯絡。系統要求既能實現監控功能，也能實現指揮調度功能和召開視頻會議等，同時首長在辦公室的計算機上通過網絡也能瀏覽各監控點的畫面。
2. 系統結構

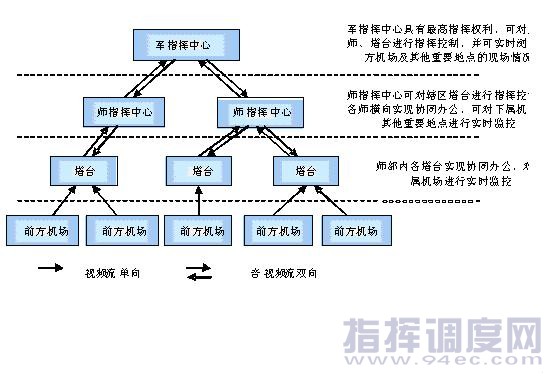

該空軍某部利用現有傳輸網絡（LAN+2Mbit/s專線）建設遠程視頻指揮調度系統?？紤]軍方各級指揮的特點，華緯訊公司在VideoC3系統的設計中加入了分級權限控制的功能，根據軍中各級指揮中心和各個監控站的等級，劃分系統結構。在中央指揮中心進行權限的分配和管理，保障了音視頻流的有效流向和對全軍指揮的有序性。具體如圖1所示。
3. 系統功能

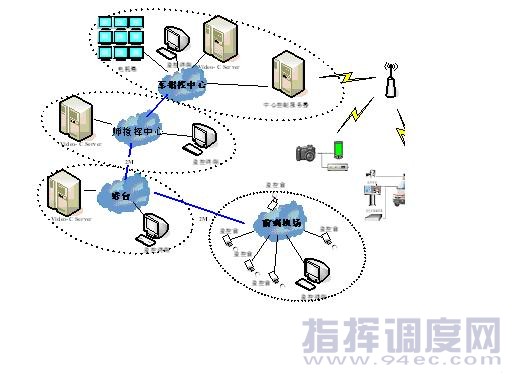

針對用戶需求分析，華緯訊公司的VideoC3視頻指揮調度系統包括了對該空軍前方機場飛機起飛降落及其他重要場所的了解，即監控；對日常事務的溝通，即協同；以及對事件的指揮，即指揮調度。三部分作為空軍指揮調度工作的三個層面，是有機結合的整體。指揮調度系統拓撲圖具體如圖2所示。
?。?）遠程音、視頻雙向監控功能
空軍指揮所及所屬各部隊指揮所能實時監控所屬各機場停機坪、起飛線、塔臺工作室內的圖像，在監控狀態下，空軍指揮所、所屬部隊指揮所、塔臺可進行雙向?qū)χv。
首長可在辦公室的桌面終端瀏覽各監控點的圖像。
?。?）遠程統一指揮調度功能
按照部隊的隸屬關系，空軍指揮所可對所屬各部隊指揮所、塔臺進行指揮調度，各部隊指揮可對塔臺進行指揮調度。
?。?）可視化協同辦公功能
系統中的視頻會議功能使得整個指揮網所連接的所有桌面終端，都可以加入到該可視平臺，其中包含了空軍指揮所與所屬部隊指揮所、塔臺可召開視頻會議，部隊指揮所與所屬機場塔臺也可召開視頻會議。
?。?）不同終端級別的權限控制功能
VideoC3視頻指揮調度系統的各終端可以按照業務邏輯關系設定權限范圍。權限高的終端可以對權限低的終端進行指揮調度，具有優先控制權。
?。?）錄放像功能
無論在監控狀態下，還是在指揮調度狀態下，均可進行錄像，同時對錄制的圖像可進行回放。
（6）網絡內的PC可監控前端攝像機功能
可通過現有的網絡，將監控前端的圖像、聲音傳到局域網內的若干桌面終端。局域網內的桌面終端也可以遠程控制監控前端的攝像頭，并可實現任意切換監控前端的圖像。
（7）占用帶寬可調
系統占用帶寬可根據傳輸信道情況進行調整，以提高系統對網絡狀況的適應能力，保障視頻信息的有效傳輸。
4. 系統特點
?。?）高質量的音視頻效果
VideoC3視頻指揮調度系統，具體如圖3所示。采用MPEG-4視頻編碼技術，并結合網絡技術和多媒體技術，突破了傳統指揮調度系統的局限性，使其運行在現代通信網絡平臺上，確保了在中低帶寬網絡環境條件下提供高清晰、全動態、實時圖像。
?。?）系統運作安全穩定
穩定性是指揮調度系統的重要標準。VideoC3視頻指揮調度系統的核心采用分布式工作方式，大大降低了MCU和傳輸網絡的負荷，保障了整個系統運作的良好的穩定性。
?。?）高保密性
華緯訊公司在技術研發上，擁有多項專利。在整個VideoC3系統完全由北京華緯訊公司自主研發，保證了多媒體通信網絡的安全性和保密性。同時，系統有效支持硬件及軟件加密機，為軍方信息安全保密提供有力支持。
?。?）系統功能的高度整合
VideoC3視頻指揮調度系統有機整合了多種功能，將視頻監控和視頻會議融為一體，將協同辦公和指揮決策融為一體，構建了一套監控、辦公、應急、指揮、決策的多媒體通信系統。
三、結束語
北京華緯訊公司的VideoC3視頻指揮調度系統的應用，提高了空軍的應急指揮效率，節省了大量的時間與費用，為我國空軍信息化建設起到了重要的作用。
該視頻指揮調度系統可以擴展到我國電子政務中的城市應急指揮系統建設。一方面，該系統可實現整個城市的實時監控。通過城市應急指揮網，市各部門、各單位能夠針對城市的突發事件，及時準確地獲知事件前方的現場信息，對事件進行準確有效的協同處理。另一方面，各單位，各部門之間也可以通過該平臺實現網絡視頻會議，可視化協同辦公。
整個系統采用開放接口設計，可以與城市其他部門的電子政務，例如辦公自動化系統、ERP、CRM等進行有機整合，形成真正的城市應急指揮系統。
