TETRA數字集群通信系統是一種基于數字時分多址（TDMA）技術的專業移動通信系統。該系統可在同一技術平臺上提供指揮調度、數據傳輸和電話服務。信息產業部于2000年發布了我國《數字集群移動通信系統體制》（SJ／T11228-2000）標準，在該標準中確定了TETRA數字集群通信系統和iDEN數字集群通信系統兩種體制。

 語音信道編解碼技術是TETRA數字集群系統中的重要部分，它不僅能夠提高系統的頻譜利用率，而且能夠?yàn)橄到y(tǒng)提供有效的差錯控制，保證系統傳輸?shù)目煽啃裕M(jìn)一步提高系統語音通信質量。

2 TETRA數字集群系統語音信道的編碼技術

2.1刪余卷積編碼

 TETRA數字集群系統語音信道采用碼率兼容刪除卷積碼（RCPC），進行前向糾錯編碼，實現語音的不同等級差錯保護控制。卷積碼可表示為(n,k,N)，即每輸入k個信息比特輸出n個編碼比特，其約束長度為N。為了提高碼率，需要增加k的值，但是k值的增加會顯著提高解碼器計算的復雜度。對于常用的Viterbi解碼器，k增加1，寄存器狀態數將翻倍，而且每個狀態至下一狀態的轉移路徑有2k條，加比選（ACS）的工作量也將隨k的增長而呈指數倍增長。這樣在硬件實現時，將大大增加對存儲單元的需求，使得解碼器的實現變得十分復雜。為了獲得較高的通信速率且不增加編解碼器的復雜度，使用刪除（Puncture）方法。
 首先利用某一固定碼率的編碼器進行卷積編碼，然后根據要生成的碼率要求，周期性地刪除碼序列中某些位置上的比特，從而提高編碼效率。以一個碼率為1/n的碼為母本來進行刪除，設刪除的周期為p。在一個周期內，當編碼器輸入p個信息比特時，將輸出n*p個編碼比特，n*p個編碼比特對應的刪除矩陣A為：
                         （1）

 其中：A每列的n元素與編碼器輸出的n個比特相對應。

 矩陣A的元素為0或1，當aij=1時，編碼器輸出對應的編碼比特；當aij=0時，編碼器刪除對應的編碼比特。因此，n、刪除周期p以及矩陣A中1的個數能夠確定最后輸出的碼率。當從n*p個比特中刪除N個比特時，碼率為p/(n*p-N)。

2.2交織

 TETRA數字集群通信系統中使用的交織技術主要有兩種：塊內交織和塊間交織。塊內交織是在單個數據塊內對數據進行矩陣變換，將原數據排列次序置亂。塊間交織是首先將當前數據塊中的數據分散到N個交織塊中，當前塊和前N-1個數據塊中的部分?jǐn)?shù)據合成為一個數據塊；然后對于每個數據塊再進行塊內交織，交織深度N的取值范圍是1、4或8。交織深度N越大，交織效果越好，但將增加編碼和解碼的延時，導致業務傳輸?shù)臅r(shí)延加大。

2.3加擾
 為了保證數字基帶傳輸中定時恢復的質量，要求所傳輸比特流中所含有的“1”和“0”出現的概率是相等的。在交織之后，TETRA數字集群系統將利用一個偽隨機序列對傳送的碼流進行擾亂處理，使之變?yōu)閭坞S機序列，從而限制連“0”碼和連“1”碼的長度。

3   TETRA數字集群系統語音信道的編碼流程

 在TETRA數字集群標準中，下MAC層的邏輯信道可以分為業務信道和信令信道兩類，通過業務信道中的語音業務信道實現TETRA數字集群通信系統中的語音信號傳輸。在語音信號采集端，模擬語音信號經8kHz采樣，16比特量化后轉化為128kbit／s的數字信號，然后將采樣數據進行ACELP（Algebraic Code—Excited Linear Predictive：代數碼激勵線性預測）語音編碼，得到每幀137比特的語音編碼數據。通常，一個時隙（14.167毫秒）會傳輸2個語音幀，共274比特的語音編碼數據，這兩個語音幀的數據將會被相互交叉合并進行編碼，以提高語音信道編碼的魯棒性，用于傳輸這種格式語音數據的邏輯信道為全時隙業務信道（TCH/F）；當發生了信道挪用且只挪用了2個語音幀中的一幀時，一個時隙（14.167毫秒）只傳輸1個語音幀共137比特的語音編碼數據，用于傳輸這種格式語音數據的邏輯信道為半時隙業務信道（TCH/H）。

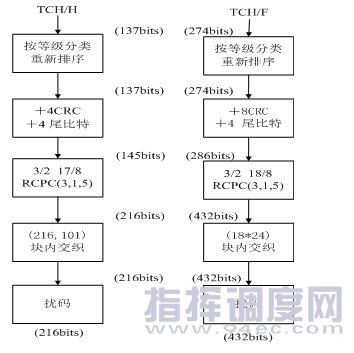

 全時隙業務信道（TCH/F）和半時隙業務信道（TCH/H）的信道編碼方案不同，但編碼的步驟是相同的。圖1示出了TETRA數字集群系統全時隙業務信道（TCH/F）和半時隙業務信道（TCH/H）的信道編碼結構。

 圖1  TETRA數字集群系統的信道編碼結構

 TETRA數字集群系統TCH/F的主要編碼流程為：

 （1）等級分類

 由于TETRA數字集群系統的信道帶度為25kHz，所以為了提高信道利用率，其信道糾錯編碼方案采用非均等保護。由于語音編碼后的274比特對于語音重建的作用是不同的，根據對語音信號重建的重要性，將語音編碼后的274比特分為3個等級，即：0等級(102比特)、1等級（112比特）以及2等級（60比特），其中0等級比特最不重要，2等級比特最重要。

(2）加入循環碼校驗

 在等級分類后，根據不同等級對語音重建作用的不同，對語音編碼數據進行非均等糾錯保護。因?yàn)?等級的數據最為重要，所以TETRA數字集群系統利用循環冗余碼（CRC碼）對其保護，其生成多項式為：
                            （2）

（3）刪余卷積碼

 刪余卷積碼也采用了非均等糾錯保護，對2等級數據、CRC校驗碼以及4比特尾碼進行碼率為8/18的刪除卷積編碼，對1等級數據進行碼率為2/3的刪除卷積編碼，0等級數據不加保護。

（4）交織和加擾

 所有數據都要進行交織和加擾。交織是將突發錯誤分散并轉換成為隨機錯誤，從而提高系統的糾錯能力。TETRA數字集群系統對全時隙業務信道（TCH/F）采用了塊內交織，對其進行的矩陣變換。

4  TETRA數字集群系統語音信道的FPGA實現

 在FPGA平臺上，利用VHDL語言實現語音信道編解碼，F(xiàn)PGA選芯片型號為Virtex-4 SX55，其信道編碼器的結構如圖2所示。

圖2  TETRA系統信道編碼器的結構

 TETRA數字集群系統信道編碼器主要由兩大類模塊構成：控制模塊和編碼模塊。

（1）控制模塊

 控制模塊主要由主控制模塊、讀RAM地址控制器、1路變2路選擇器以及2路變1路選擇器。根據TETRA數字集群協議棧所要求編碼的邏輯信道類型，主控制模塊控制整個編碼模塊的工作。讀RAM地址控制器通過對讀地址的控制，實現了不同等級的分類。1路變2路選擇器將AACH的編碼數據和其他邏輯信道的編碼數據分離。2路變1路選擇器將兩路編碼數據合并成一路數據，然后進入擾碼模塊。

（2）編碼模塊

 編碼模塊主要由循環編碼模塊、RM（Reed-Muller）編碼模塊、卷積編碼模塊、交織模塊以及加擾模塊組成。循環編碼模塊是由移位寄存器實現的，在加入CRC校驗碼之后，還加入了4個比特的尾碼。RM（Reed-Muller）編碼模塊只應用于AACH邏輯信道。卷積編碼模塊支持TETRA協議中規定的各種碼率。交織模塊由塊內交織和塊間交織兩個子模塊組成。在編碼之前，加擾模塊需要協議棧提供色碼參數，才能正確輸出編碼結果。

 在獲知協議棧所要求編碼的邏輯信道類型之后，主控制模塊開始從存儲數據的RAM中讀取待編碼數據，讀取的個數隨著邏輯信道類型的不同而不同。因?yàn)榇幋a數據是按順序存入RAM中，而TETRA數字集群系統中語音信道的編碼方案采用了非均等保護，要求輸入編碼器的碼元順序按等級分類，所以在對語音數據進行編碼之前，主控制模塊通過讀RAM地址控制器模塊來控制讀RAM的地址順序，從而完成等級分類。

 在TETRA數字集群系統的信道編碼方案中，AACH邏輯信道的編碼流程與其他邏輯信道的編碼流程不同，所以在實際實現的過程中，通過兩個路徑選擇器形成兩條編碼路徑，使AACH的編碼路徑與其他邏輯信道分開。

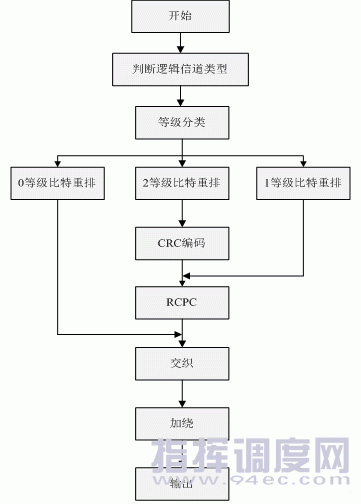

 圖3示出了TETRA語音業務信道信道編碼的流程。

圖3  TETRA語音業務信道編碼流程

 在接收到編碼指令之后，信道編碼器首先判斷協議棧要求編碼的邏輯信道類型，并根據邏輯信道類型從語音緩存區里讀取數據：全時隙業務信道（TCH/F）讀取274比特的數據；半時隙業務信道（TCH/H）讀取137比特的數據。由于語音緩存區里的比特流級別順序是混亂的，所以必須對比特進行重排，將各級別數據分類，并按順序排放。只對第二等級的比特進行CRC編碼，在第二等級比特流末端加入CRC校驗值之后，還要再加入4比特尾碼。根據395-2協議，業務信道編碼前的碼元是逆序進入移位寄存器的，即最先進入編碼模塊，最后進入移位寄存器；最后進入編碼模塊，最先進入移位寄存器。當進行RCPC編碼時，首先對第1等級比特進行卷積，然后對第2等級比特（包括CRC校驗碼和尾碼）進行運算。第1等級和第2等級的比特所進行刪余的碼率是不同的，但處理是連續進行的，在碼率轉換的時刻，寄存器不要清空。對所有比特進行交織和加擾。

5  結束語

本文對TETRA數字集群系統語音業務信道所采用的糾錯編碼技術進行了分析，闡述了語音業務信道的編碼流程，并給出了用FPGA實現編碼器的方案，為進一步的研究與開發提供參考。

參考文獻：
　　[1] ETSI ETS 300 395-2(2003). Terrestrial Trunked Radio(TETRA) Speech Codec for Full-rate Traffic Channel；Part2：TETRA codec．Second Edition[S]．1998-02.
　　[2] 鄭祖輝,陸錦華,鄭嵐. 數字集群移動通信系統(第二版)[M]. 北京:電子工業出版社,2002.
　　[3] 王新梅,肖國鎮. 糾錯碼-原理與方法(第二版)[M]. 西安：西安電子科技大學出版社，2001. ★
