應急指揮系統的建設對自然災害、事故災難、公共衛生和社會安全等重大事件具有重要意義。目前由于無法滿足應急語音通訊、圖像接入、視訊會商、信息共享與交互等新型應急業務需求，多數已建的政府和各專項應急指揮中心面臨改建、擴建或新建；同時由于應急指揮涉及政府多個部門協同作戰，需要大量的廣域數據交互和共享。通常應急指揮系統包含應急指揮中心即大腦，多個部門間、中心與現場間的有效溝通和信息共享即神經末梢和四肢，以及傳遞這些信息的支撐網絡即神經網絡。因此在應急指揮系統中傳遞可靠信息的支撐網絡至關重要。

　　根據應急信息傳輸業務的場景來看應急支撐網絡可以分為：

　　1、 中心局域網：支撐應急指揮中心內部各業務系統之間信息交互；

　　2、 橫向廣域接入網：支撐應急指揮中心與各個專項應急指揮中心間信息交互；

　　3、 縱向廣域接入網：支撐應急指揮中心縱向與上下級應急指揮中心間信息交互；

　　4、 衛星接入網絡：支撐應急指揮中心到現場救援指揮中心間信息交互；

　　5、 現場無線接入網絡：支撐現場指揮中心與現場單兵系統間信息交互；

　　業務信息交互主要包括語音通訊、圖像接入、視訊會議和其他應急相關業務信息交互等。

　　針對以上業務交互需求，應急指揮支撐網絡可分為中心局域網、廣域接入網和應急移動平臺，應急指揮支撐網絡整體設計如圖1所示。

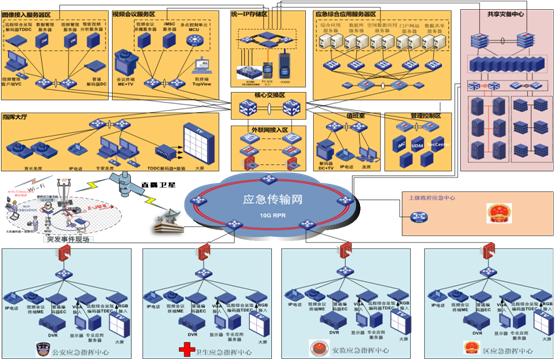

　　　　　　　　　　　　　　　　　　　　圖1 應急指揮支撐網絡整體設計

　　可以看出中心局域網主要實現應急指揮中心各個子系統間的互連，包括：應急綜合應用系統、語音調度指揮系統、圖像接入系統、視訊會商系統、數據中心和存儲以及中心控制區等子系統。廣域接入網主要實現橫向政府與各個專項部門間和縱向各級政府間的互連，傳輸語音調度、應急信息、圖像接入、視訊會商等業務。應急移動平臺包括了移動指揮中心和單兵單元，相應的承載網絡由上行接入網、核心交換網和現場無線接入網組成。

　　1.1 中心局域網建設

　　通常應急指揮系統包含多個子系統，各個子系統間的融合協作實現輔助應急指揮功能，其中需要大量的多媒體數據和應急數據的交互和計算，高可靠和高交換性能的中心局域網是非常必要的；同時由于各個子系統建設和開發周期不同，中心局域網需要可擴展性設計便于各個子系統分步驟分階段建設。因此基于可擴展性、可靠性、高交換性能的設計原則，同時遵循可擴展的分區設計方法，中心局域網整體設計如圖2所示。


　　　　　　　　　　　　　　　　　　　　　圖2 中心局域網設計

　　根據各個子系統劃分不同網絡區域，每個區域?yàn)橐粋€網絡模型，各子系統對應不同的網絡模塊，分為：核心交換區、應急數據存儲區、應急應用系統支撐區、應急聯絡中心支撐區、圖像接入支撐區、視訊會商支撐區、中心會商室和中心操作臺等。

　　首先部署核心交換區，由高交換性能的高端多業務交換機組建，保證應急指揮中心內部的各個子系統間的快速高效信息交互；同時可內置或外置安全板卡接入廣域網，實現系統間信息安全、可靠的傳遞。

　　應急綜合應用系統根據應急大容量信息交換和業務突發性質的需求，統一部署高性能的數據中心交換機。本區域核心部署兩臺高性能高端數據中心交換機，連接應用服務區和數據庫服務區，同時雙歸屬接入到中心局域網的核心交換區，保證與其他子系統和外部系統間的可靠信息快速交互；應用服務區和數據庫服務區分別采用高性能匯聚型數據中心交換機，滿足內部大容量運算信息交互需求。

　　應急數據存儲系統、圖像接入系統、應急聯絡中心支撐系統、視訊會議系統、中心操作臺和中心會商室等部分的局域網，在每個區域的核心部署兩臺高性能匯聚交換機，將內部系統各個部件互聯，同時通過雙鏈路上行連接至中心交換區，實現各個子系統間信息傳遞。

　　總體來看中心局域網遵循分區設計原則使應急指揮系統具有良好的擴展性，各個區域均采用雙機設備和雙鏈路互聯的方式保證信息傳遞的可靠性，各區域部署高性能核心交換以及匯聚交換實現各個子系統間和外部系統間的大容量無阻塞的信息交互，較好完成應急指揮中心對多媒體應急業務和大容量應急數據計算和交換的良好支撐。
