三.系統結構與功能

　　1)系統結構層次

　　VC3-6000企業綜合視頻指揮調度系統在設計上完全遵循下一代網絡(NGN)的分層、全開放的體系架構，是一個開放的、完整的、標準化的軟交換體系架構。

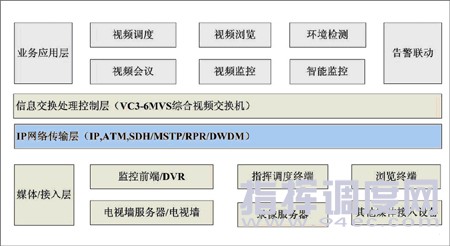

　　VC3-6000系統分為四層:媒體/接入層，網絡傳送層，交換中心控制層，業務/應用層，層架構如圖1所示: 　　2)系統功能模塊關系

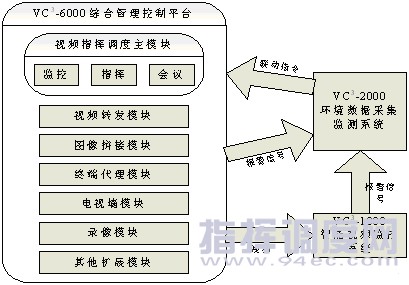

　　VC3-6000系統是一個緊緊圍繞視頻指揮調度、視頻監控這兩大核心功能需求開發的一個綜合數字視頻通信系統。用戶根據自己不同業務應用需求，選擇VC3-6000綜合管理控制平臺，通過靈活配置所需專用功能模塊，實現各類不同用戶的綜合視頻業務需求。各個專用功能模塊及其他應用系統的集成關系如圖 2所示: 　　在系統功能模塊中，各模塊均依賴于VC3-6000綜合管理控制平臺，即相對獨立，又可有機結合。這些功能模塊通過專用應用軟件和計算機硬件平臺的結合，實現其各種功能。其中綜合管理控制平臺和指揮調度主模塊是系統的基礎，可以實現系統的指揮調度、視頻會議、視頻監控主要功能。圖 2左側所示的幾個專用功能模塊，通過綜合管理控制平臺的控制和調用實現視頻轉發、錄像、電視墻多畫面顯示等功能。

　　綜合管理控制平臺和指揮調度主模塊是系統必需的基本模塊，根據客戶的業務需求和應用環境可以分別選配一個或多個功能模塊，實現用戶的主要業務需求。本系統還可以與VC3-2000環境數據采集監測系統和VC3-1000智能視頻監控系統無縫集成，組成功能更強大的綜合視頻應用系統，從而充分滿足工業企業的生產調度和安全生產管理的可視化及智能化要求。
