3 系統方案

　　綜合用戶的需求和性能要求，本系統主要有2個單兵發射設備、一組車載接收設備、一組車載網橋發射機、四組TS流中繼設備以及一個網橋接收機組成；
　　系統組網及應用拓?fù)鋱D如4.1所示：

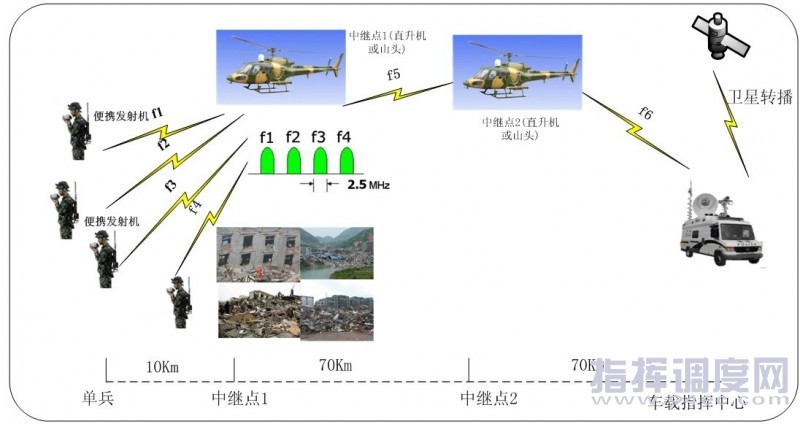

圖4.1 衛生應急多路無線移動視頻傳輸拓?fù)鋱D


　　其中，單兵裝備如圖4.2所示：

圖4.2 單兵設備

　　單兵設備主要包括攝像機、便攜發射機以及電池，攝像機所拍攝到的模擬視頻直接輸出到便攜發射機，便攜發射機把視頻音頻信號首先經過編碼后轉成MPEG4格式的TS流，然后再通過信道調制模塊發送出去。

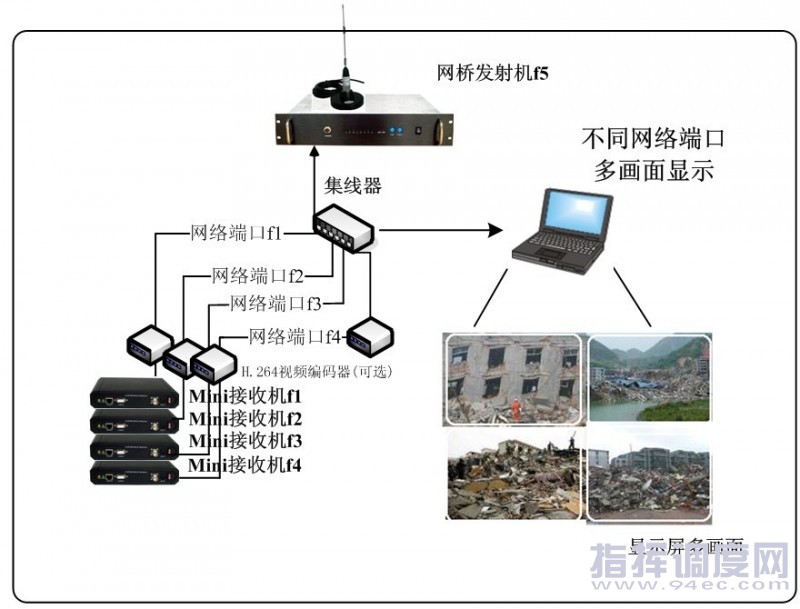

　　其中，中繼點1可以選在直升機上或山頭上，其具體裝備如圖4.3所示，主要有四個Mini型接收機，分別以f1、f2、f3、f4的頻率進行接收，所接收到的TS流經過網絡端口通過網橋發射機以頻段f5發射到TS流中繼設備，同時，在中繼點1可以用筆記本電腦連接上網絡端口以后同時監視和存儲四路視頻。

　　在本系統中，如果需要H.264的TS流，可以在中繼點1選配H.264視頻編碼器，復合視頻接入H.264視頻編碼器，H.264視頻編碼器把復合視頻轉換為網絡數據進入網橋發射機。

　　圖4.3 車載設備

　　由于單兵與指揮車距離比較遠，達300多公里，因此，需要在中間增加中繼設備。為了提高傳輸效果和傳輸距離，需要在中間加4～6個TS流數字中繼設備，在中繼點2中繼設備1以f5的頻率接收數據，然后以f6的頻率轉發給中心站的網橋接收機。在中繼點2，僅僅需要一個無人值守型的TS流數字中繼設備。
