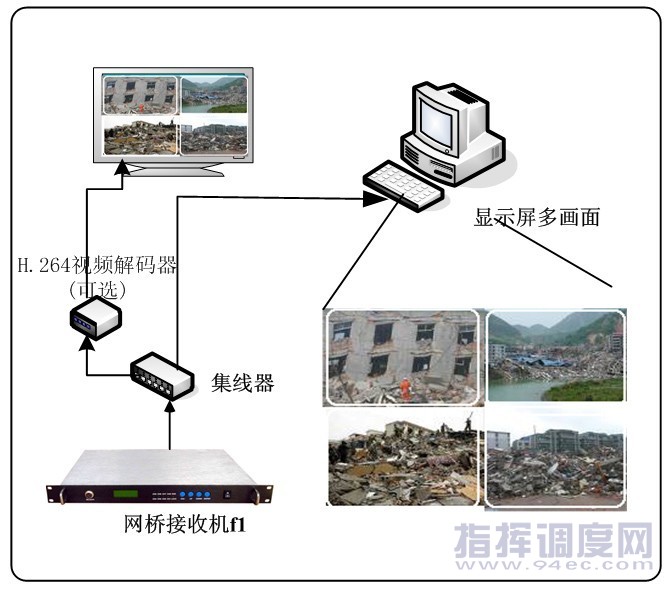

在監控指揮車上，主要設備如下圖4.4所示，有一個網橋接收機，中心站計算機通過集線器和網橋接收機連接，配合專門的視頻播放監控軟件，即可以在中心站同時監控多路視頻，并且可以把視頻無損保存在本地硬盤上，在中心站即可以進行衛星轉發。
如果在中繼點1使用了H.264編碼器，則需要在監控指揮車上加配H.264解碼器。H.264解碼器能夠把網絡視頻流轉化為復合視頻輸出。
圖4.4 車載監控設備
其中，兩個單兵發射設備分別以頻率f1、f2進行工作，頻道可以選擇在300兆－400兆頻段，每路視頻傳輸占用帶寬2.0兆；網橋發射機和TS流數字中繼設備占用帶寬為8兆，考慮到頻率之間需要隔開一定范圍，因此本系統共計需要大概16兆帶寬。
在本系統中，如果需要H.264視頻流，可以單獨配置H.264編解碼器，這樣能夠降低視頻流碼率。
在本系統中，如果環境復雜，傳輸距離達不到要求的300公里，可以考慮在視頻傳輸途徑中間增加中繼設備。
4 設備性能及技術參數
4.1 便攜式發射機
“便攜型”移動圖像傳輸設備包括發射機和接收機兩部分。發射機集發射天線、功率放大、數字調制、視音頻數字壓縮于一體，可單獨背負使用。它單向傳輸一路圖像、兩路伴音、可選一路內嵌式GPS數據以及一路RS232數據。最大功率可選2W以上，具有傳輸距離遠，方便攜帶的特點，可用于現場高清晰圖像采集和傳輸,通視條件下傳輸距離可達30公里以上。
產品特點
1、 多頻段直接變頻技術：150～900MHz、1.0G～1.7GHz、2.3G～2.7GHz（可選）；
2、 多帶寬COFDM調制技術：8/3.5/2.5/1.25MHz（可選）；
3、 多模式視頻壓縮：MPGE4兼容MPEG2；
4、 高接收門限電平：靈敏度-111dBm（10-6 BER @1.25MHz信道寬度）；
5、 高級加密標準：具有128位AES加密功能，避免非法接收；
6、 支持DVD圖像質量：無馬賽克，保存最后一幀好圖；
7、 支持非視距（NLOS）傳輸；
8、 支持高速移動傳輸；
9、 手動鍵控輸出功率可調：250mW～5W，方便實地改變功率，減少輻射；
10、 手動鍵控8頻道選擇：方便實地改變頻點，避開干擾；
11、 附加GPS數據傳輸通道：可選GPS模塊嵌入主板中；
12、 附加RS232數據傳輸通道：150bps～19.2Kbps速率自適應；
13、 附加寬范圍供電方式：DC8V～DC18V；
二、外觀及技術參數
在本系統中，如果環境復雜，傳輸距離達不到要求的300公里，可以考慮在視頻傳輸途徑中間增加中繼設備。
4 設備性能及技術參數
4.1 便攜式發射機
“便攜型”移動圖像傳輸設備包括發射機和接收機兩部分。發射機集發射天線、功率放大、數字調制、視音頻數字壓縮于一體，可單獨背負使用。它單向傳輸一路圖像、兩路伴音、可選一路內嵌式GPS數據以及一路RS232數據。最大功率可選2W以上，具有傳輸距離遠，方便攜帶的特點，可用于現場高清晰圖像采集和傳輸,通視條件下傳輸距離可達30公里以上。
產品特點
1、 多頻段直接變頻技術：150～900MHz、1.0G～1.7GHz、2.3G～2.7GHz（可選）；
2、 多帶寬COFDM調制技術：8/3.5/2.5/1.25MHz（可選）；
3、 多模式視頻壓縮：MPGE4兼容MPEG2；
4、 高接收門限電平：靈敏度-111dBm（10-6 BER @1.25MHz信道寬度）；
5、 高級加密標準：具有128位AES加密功能，避免非法接收；
6、 支持DVD圖像質量：無馬賽克，保存最后一幀好圖；
7、 支持非視距（NLOS）傳輸；
8、 支持高速移動傳輸；
9、 手動鍵控輸出功率可調：250mW～5W，方便實地改變功率，減少輻射；
10、 手動鍵控8頻道選擇：方便實地改變頻點，避開干擾；
11、 附加GPS數據傳輸通道：可選GPS模塊嵌入主板中；
12、 附加RS232數據傳輸通道：150bps～19.2Kbps速率自適應；
13、 附加寬范圍供電方式：DC8V～DC18V；

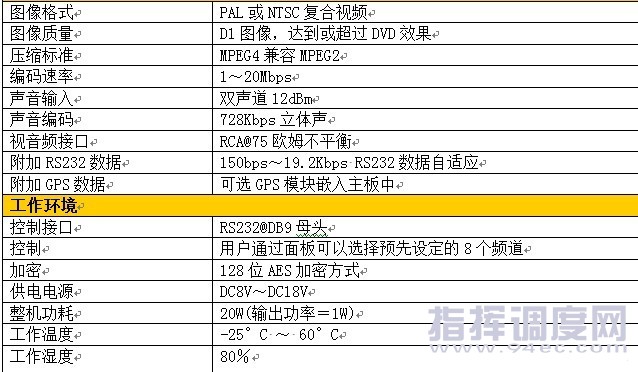

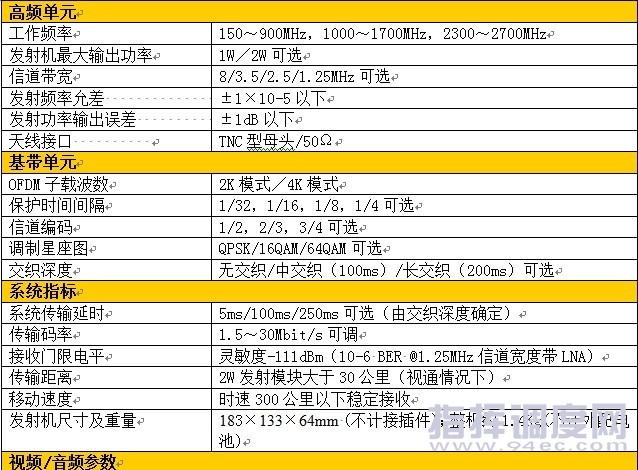

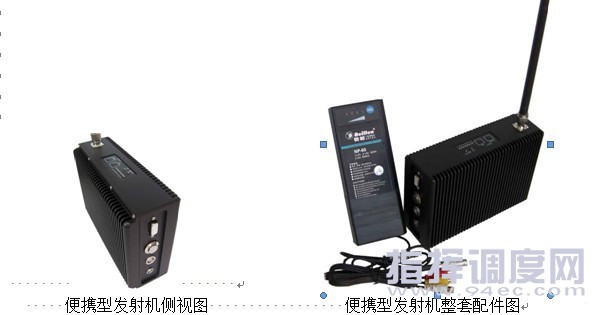

二、外觀及技術參數
4.2 便攜迷你型接收機
“迷你C1型接收機”是Telemedia系列非視距移動圖像傳輸設備的一種帶CVBS輸出和網絡輸出的接收機。主要用于Telemedia系列非視距移動圖像發射信號的正確接收和處理。它采用先進的COFDM全數字調制解調技術，結合IT領域中最新的音視頻壓縮/解壓縮技術、網絡技術、GPS定位技術（可選）。實現模擬視頻和數字網路視頻的雙輸出功能。外觀簡潔、攜帶方便，功能強大。
“迷你C1型接收機”是Telemedia系列非視距移動圖像傳輸設備的一種帶CVBS輸出和網絡輸出的接收機。主要用于Telemedia系列非視距移動圖像發射信號的正確接收和處理。它采用先進的COFDM全數字調制解調技術，結合IT領域中最新的音視頻壓縮/解壓縮技術、網絡技術、GPS定位技術（可選）。實現模擬視頻和數字網路視頻的雙輸出功能。外觀簡潔、攜帶方便，功能強大。
