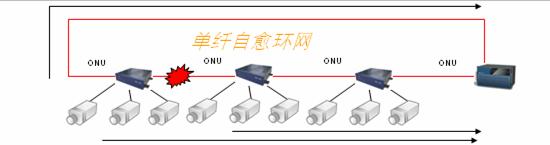

n 模式3 光纖自愈環方案


　　　　　　　　　　　　　　　　　　圖3 光纖自愈環方案

　　ONU在傳輸光口板內置檢測模塊，對發光數據進行檢測，一旦發現斷路的情況，將傳輸鏈路重新連接，形成新的傳輸路徑，保證視頻傳輸的可靠性。一般環網只支持8個節點，傳統應用在骨干鏈路，在接入端采用環網方案需要占用ONU的計算，易帶來系統的不穩定。

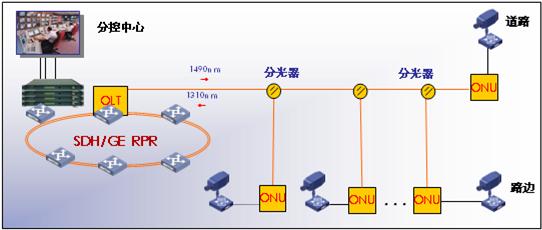

　　n 模式4 EPON（無源光網絡）接入方案


　　　　　　　　　　　　　　　　　　　圖4 EPON接入方案

　　該模式中OLT是EPON光網絡的終結，上行為以太網鏈路，支持32級。采用的分光器、ONU都是標準器件，便于工程實施；在傳輸干線無單點故障點；同時避免了光纖資源浪費，節省成本、維護方便。

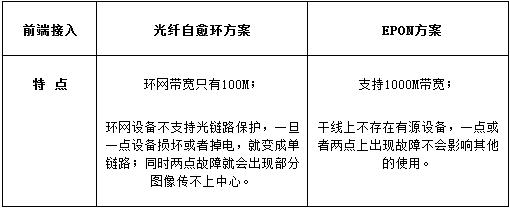

　　對于前面兩種光端機模式目前在高速公路沿線監控應用正逐漸減少，對于后面兩種光纖自愈環和EPON方案簡單對比如下：


　　乍一看，環網技術符合高速公路需求，可以防止光纖破壞的情況，但是其實由于高速公路部署特性，環路與樹狀對于高速公路的光纖部署來說，損壞是一樣的，因為不會破壞其中一芯光纖。光纖環網一般應用在系統的骨干，在接入端應盡量簡單、高效，以免對系統的穩定性、性能造成影響。相比之下，EPON方案采用單纖鏈狀部署，符合高速公路的需求，同時工程部署、售后維護都十分方便。

　　4. 如何保證前端錄像的可靠性，并能做到及時響應，把事故現場的圖像及時回放？

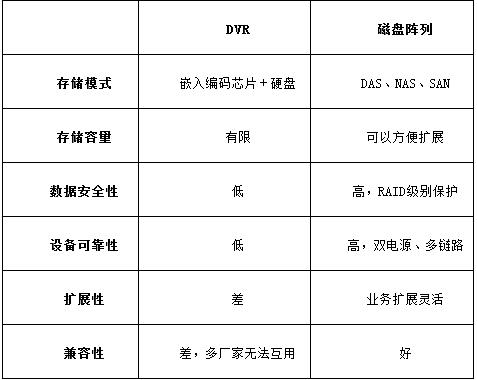

　　傳統的監控方案采用DVR硬盤錄像機進行圖像保存，但這種方式存在很多不足，因而被更加先進、成熟的磁盤陣列存儲所取代。



　　在采用SAN磁盤陣列存儲時，存在兩種技術路線，一種是流媒體服務器＋磁盤陣列SAN模式，一種是IP SAN模式，前端編碼器直接輸出iSCSI的存儲流寫入到磁盤陣列IP SAN中。

　　采用流媒體服務器＋磁盤陣列SAN模式，需要在服務器上進行文件封裝，文件方式操作，在流媒體轉換為文件過程中易丟失數據，同時受操作系統影響易感染病毒導致文件不可用；服務器系統資源開銷大，視頻流帶寬變大后，視頻服務器壓力變大。另外，由于需要進行文件封裝，一旦出現意外事件需要回看歷史圖像時需要等待文件封裝完畢。

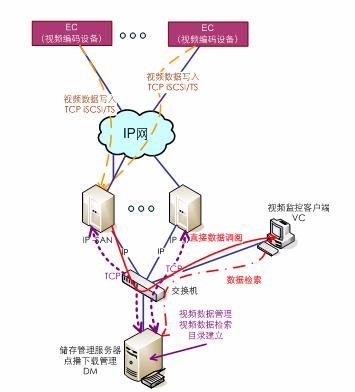

　　采用編碼器直接輸出iSCSI存儲流存入磁盤陣列IP SAN中，如圖5所示。


　　　　　　　　　　　　　　　　　圖5 IP SAN存儲模式

　　端到端的直接寫入，工作穩定系統可靠。存儲設備可以任意布置。特別是系統擴展，視頻編碼設備碼率變化后對系統壓力影響小。裸數據寫入，系統資源開銷少，磁盤利用率高。

　　采用iSCSI直接存儲，支持秒級回放，滿足應急情況需求，可以及時看到最短1分鐘前發生的意外事件現場的歷史圖像，為盡快處理意外事件爭取寶貴時間。

　　5. 如何進行傳輸通道的備份？

　　交通應急還要考慮到鏈路中斷情況下如何利用衛星通信進行備份傳輸，同時可以結合WiMAX、點對點/點對多點無線微波補充技術實現鏈路傳輸。

　　一旦發生傳輸鏈路中斷，傳統的有線方式恢復需要較長時間，而采用無線方式可在較短時間內恢復傳輸鏈路。衛星通信是最可靠的一種無線傳輸方式，相對成本較高，在山區、丘陵等區域比較合適；平原地帶可以利用WiMAX等技術進行有效的鏈路補充。

　　隨著交通尤其高速公路的快速發展，未來對全國交通指揮系統響應速度的要求越來越高，全國性高速公路指揮中心的建設很必要，它應該與各省路政、交警甚至司乘形成一張立體網，能及時對氣候和路況做出第一反應。在規劃省交通應急指揮中心甚至跨省區域的應急指揮中心時，就勢必首先需要把前端的監控一起聯網。在出現事故的緊急情況下，能夠快速響應，協調各方資源同時盡快通告司機們選擇適合的道路通行。

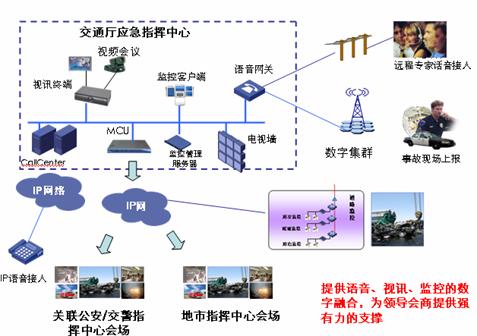

　　　　　　　　　　　　　圖6 交通應急聯網監控

　　交通應急建設將打破原有的交通系統各前端監控的封閉建設，迎接一場統籌規劃、大聯網監控時代的到來。
