光纖和網絡中繼方式：使用光纖或 IP 網絡傳輸。
光纖中繼，使用專用的光纖網絡，使用專用的圖像端機設備中轉視頻信號。而網絡中繼方式是目前最省錢，也最廣泛使用的中繼方式，使用 IP 網絡傳輸，如：數據專線、ADSL、局域網等，配合高清晰度視頻服務器，可以在網絡上將 M&C 的高清晰圖像在 IP 網絡上實時傳輸。

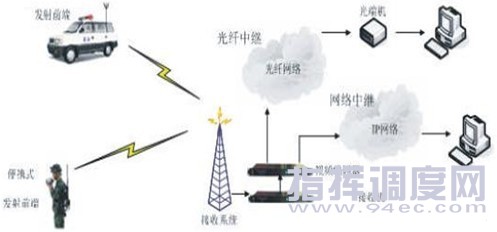

圖5 網絡和光纖中繼示意圖
差頻中繼方式：使用另外一套不同頻段的 M&C 中轉一般使用兩套或三套不同頻段的 M&C 進行接力傳送，這種中繼傳輸方式不受地形限制，快速機動，但成本較高。
圖6 差頻中繼網絡示意圖
2.2 設備工作原理

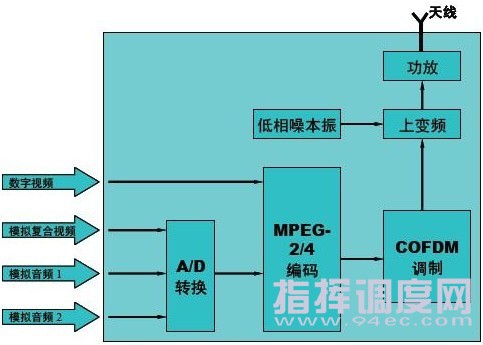

圖像型發射機的工作框圖如圖 7 所示。
圖7 圖像型發射機工作框圖
發射機將復合視頻和兩路模擬音頻信號通過A/D轉換器變成數字采樣信號，經過MPEG2 或 MPEG4 分別進行編碼后復接成一個合路數據，在 COFDM 調制單元內經擾碼、串/并變換，接著進行 RS 和卷積聯合編碼，最后進行 QPSK、16QPSK 或 64QAM 編碼映射，映射后星座圖進行 OFDM（正交多載波）調制。經 COFDM 調制后的兩路正交信號，用低相噪本振進行正交調制，得到的射頻調制信號經邊帶濾波器、功率放大器放大后，傳送到天線發射出去。
以上是圖像型發射機的工作原理，網絡型和數據型的發射機不需要 MPEG2／4 編碼器，需要對網絡和數據進行接口匹配，轉換成符合 COFDM 調制器需要的數據結構，接著輸入COFDM 調制器即可，其余部分和圖像型發射器完全一致。
