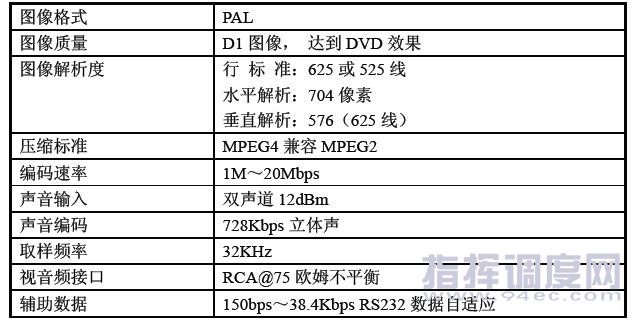

3.3.1 圖像型非視距移動傳輸設備
圖像型設備采用先進的窄帶COFDM 解調和 MPEG2 解壓技術提高傳輸距離和圖像質量。設備直接輸出單路視頻、雙路音頻和數據，方便用戶直接應用。

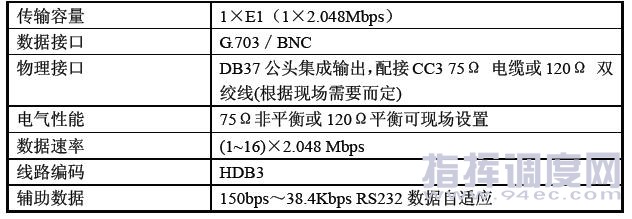

3.3.2 數據型非視距移動傳輸設備接口
數據型設備采用先進的窄帶 COFDM 解調、級聯信道編碼和時域／頻域分集技術提高移動數據傳輸質量。設備直接輸出 E1 接口數據和輔助數據，方便用戶直接應用。
4 使用說明

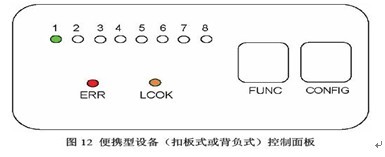

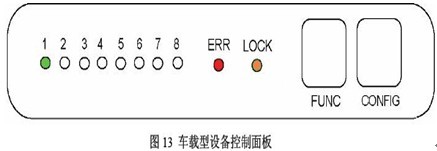

使用 M&C 系統時，用戶可通過前面板相關指示查看系統工作狀態，并通過手動按鍵進行系統設置。
4.1 硬件設置

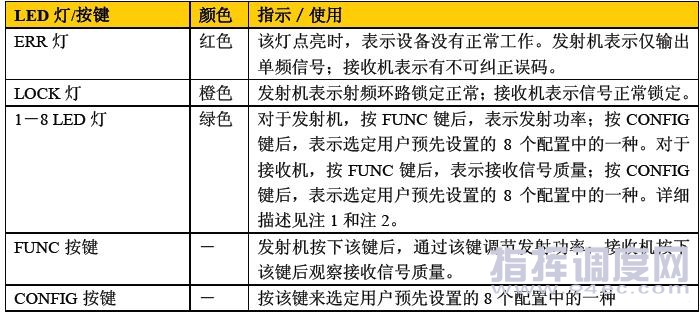

表2： 控制面板說明
注 1：對于發射機，1－8 個 LED 燈在按下 CONFIG 鍵后表示用戶預先設置的 8 個配置中的一種，相應序號的 LED 燈點亮表示當前選定的配置序號。通過連續按 CONFIG 鍵可以在 8個配置間連續切換。8 個 LED 燈在按下 FUNC 按鍵后表示發射機功率，通過連續按 FUNC鍵可以連續減少信號發射功率。表示發射信號功率時，8 個 LED 燈至少最后兩個 LED 燈是點亮的，連續點亮的 LED 燈亮越多，表示發射的信號功率越大。最多 8 個 LED 燈全部點亮，信號的衰減為 0，輸出功率最大。每熄滅一個 LED 燈，表示減少 2dB。這樣當只有最后兩個 LED 燈亮?xí)r，表示衰減了 12dB，此時信號輸出功率最小。
