5.1.2 點對多點
點對多點應用一般有兩種方式：

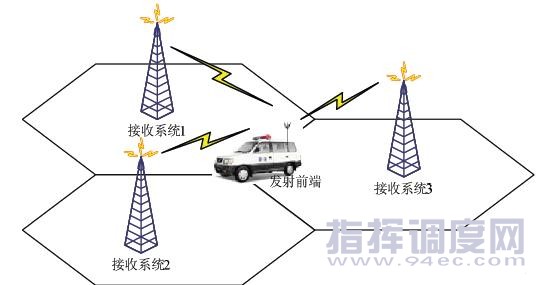

一發多收，即一點發多點收
其實這種方式為點對點應用的延伸。一個發射前端只占有一個傳輸通道，接收系統由多個同頻段接收機組成。因為接收機組成的接收系統成本較低，所以一發多收系統成本并不高，并可以由此組成一個全城覆蓋系統，通過多個地點設置同頻段接收機組成分布式接收基站，當發射前端移動到任何一個接收基站的覆蓋范圍內時，接收基站接收視頻圖像，然后再通過中繼系統將各地點收到的信號中轉到指揮中心。在這個過程中，發射前端在各基站的覆蓋范圍內根據信號強度的大小自動接收，類似移動通信中的“自動漫游”功能。
多發一收
采用這種結構，必須采用頻分方式，由多個不同頻點的發射機組成前端發射系統，而接收系統則必須能接收到不同頻段發射機傳回來的信號，而且接收系統必須高度集成，天饋系統也要高度集成和簡單。多發一收系統因為使用多頻點，成本比較高。

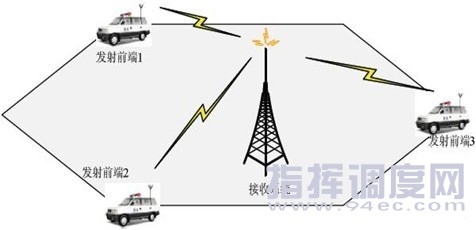

圖18 多發一收系統示意圖

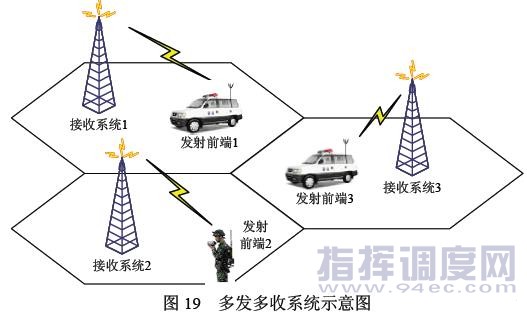

5.1.3 多點對多點
多點對多點，指的是由多個不同頻點的發射前端和接收系統組成的應用網絡，系統比復雜，成本較高。多點發射，必須使用多個不同頻率的發射機，發射機數量越多，占用頻率帶寬越寬，接收系統也必須使用多個不同頻率來同時接收，因此，接收系統結構較復雜，但這種應用方大大提高了系統的覆蓋范圍和應用群體，一個中等以上的城市采用多點對多點的網絡結構，可以將多個部門的圖像共享，傳輸多路圖像，如果有一個完整的調度體系，就可以組成一個應急指揮視頻監控系統或移動視頻監控系統。
