注 2：對于接收機，1－8 個 LED 燈在按下 CONFIG 鍵后表示用戶預先設置的 8 個配置中的一種，相應序號的 LED 燈點亮表示當前選定的配置序號。通過連續按 CONFIG 鍵可以在 8個配置間連續切換。8 個 LED 燈在按下 FUNC 按鍵后表示接收信號質量，此時至少有連續兩個 LED 燈點亮。連續 LED 燈亮得越多，表示接收信號質量越好。最多 8 個 LED 燈全部點亮，表示信號質量非常好，輸出無誤碼；連續 6 個 LED 燈點亮，表示信號質量一般，輸出無誤碼；連續 4 個 LED 燈點亮，表示工作在門限位置，輸出偶爾有誤碼；連續兩個 LED等點亮，表示信號非常差，已經無法正常輸出。
注 3：可以通過觀察 1－8 個 LED 燈的點亮數目來確定是處于 CONFIG 設置模式，還是 FUNC設置模式。在 FUNC 模式下，1－8 個 LED 燈至少有連續 2 個是點亮的；而 CONFIG 模式下，有且只有一個 LED 燈是點亮的。
4.2 硬件接口

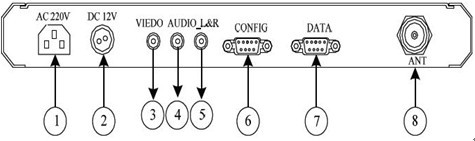

圖14 車載型設備硬件接口

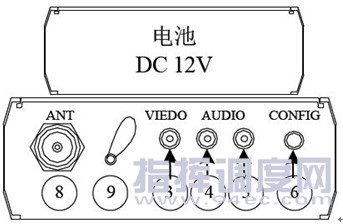

圖15 便攜型設備硬件接口
圖15 便攜型設備硬件接口
表3： 控制面板說明
注 1： 硬件接口介紹以圖像型為例，數據型只需將音視頻接口變換成 E1 接口這里就不再一一說明。
4.3 PC 監控設置
用戶可以使用我們公司提供的 Windows 專用應用程序，通過 RS-232C 串口與設備進行通信，完成信道參數配置。
5 系統傳輸結構和組網
根據系統傳輸結構特點，可以分為以下 3 類：
點對點應用
點對多點應用
多點對多點應用
根據系統工作方式則可以分為下列五種方式應用：
人到車
車到車
車到指揮中心
艦船、飛機到指揮中心
全城聯網覆蓋（移動基站覆蓋方式）
5.1 系統傳輸結構分類
系統傳輸結構是指以 M&C 系統為核心，以傳輸路徑和傳輸視頻的通道數量組成的結構，
一般分為以下 3 類。
5.1.1 點對點
點對點應用一般使用一套 M&C 系統，由一個前端發射系統和一個接收系統組成，這種應用最為廣泛，大部分使用都是采用該結構。

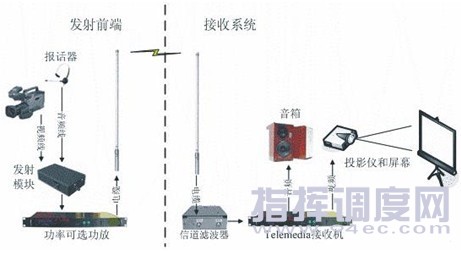

圖16 點對點應用系統組成示意圖
