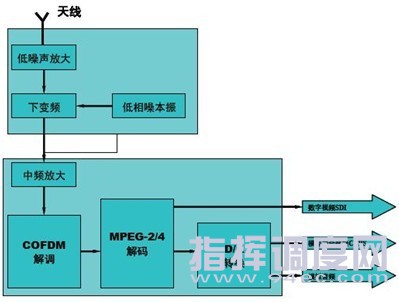

圖像型接收機工作流程和發射機的工作流程相反。從天線收到的微波信號經饋線送到接收機的低噪聲放大器、濾波器、混頻器和本振源混成 36MHz 中頻信號，經前置中放、中頻濾波器、中頻自動增益控制輸出給 COFDM 解調單元。COFDM 解調單元先將射頻單元送來的 36MHz 調制信號進行中頻解調，得到的基帶信號送到 COFDM 基帶處理器，基帶處理器完成時鐘提取、OFDM 解調、維特比軟譯碼、并/串變換及去擾變換，恢復出壓縮后的音視頻數據。接著使用 MPEG2 或 MPEG4 解碼器解壓縮出原始的數字信號，數字信號經過 D/A轉換器后變成模擬的音視頻信號，可以連接到顯示器和音箱。與發射機相似，數據型的接收機不需要 MPEG2／4 解碼器，COFDM 解調的數據經過數據結構轉換成原始的數據結構，通過接口單元輸出即可。

　　3 系統主要技術指標

　　3.1 設備型號
　　按照主信道的數據類型，M&C 系列產品可分為以下 3 種：
　　圖像型：提供音視頻使用的 AV 接口；
　　數據型：提供 1E1 到 16E1 數據接口，進行 E1 數據互連；
　　按照使用方式，M&C 系列產品可分為以下 2 種：
　　便攜式：用于單兵背負或攝像機掛夾，輸出功率較小，使用電池供電；
　　車載式：用于移動車輛裝配，使用車用電源，輸出功率較大，實現更大范圍覆蓋。
　　按照使用的信道帶寬可以分為 2MHz／4MHz／8MHz 和 16MHz 4 種。

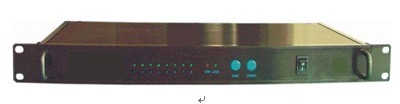

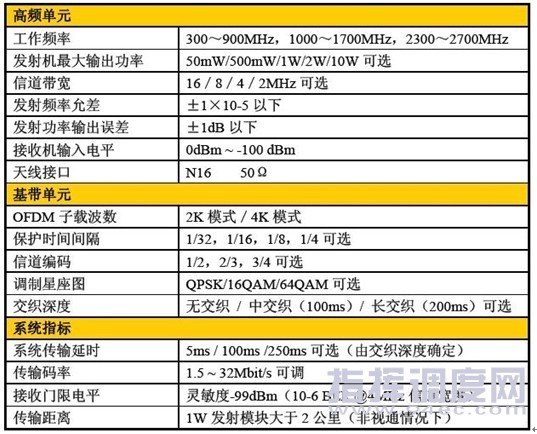

　　3.2 設備總體技術指標

　　以上三種型號 M&C 設備使用的 RF 單元和基帶單元相同。
　　3.3 各類型設備接口參數
