2.6 整合已建視頻監控系統
1、整合模擬視頻監控系統
在“不破壞、不改變原有已建監控系統的架構”原則下，可以無縫兼容主流廠家各品牌的矩陣等系統控制設備，只需增加視頻分配器設備，即可將原有模擬視頻監控系統平滑接入到大型多級視頻指揮調度系統中。

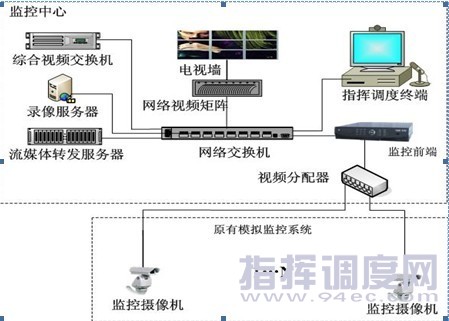

整合模擬監控系統架構圖
2、整合數字視頻監控系統
在“不破壞、不改變原有已建監控系統的架構”原則下，通過設備代理服務器集成SDK二次開發包，將原有數字視頻監控系統無縫接入到大型多級視頻指揮調度系統中。如下圖。
整合數字監控系統架構圖

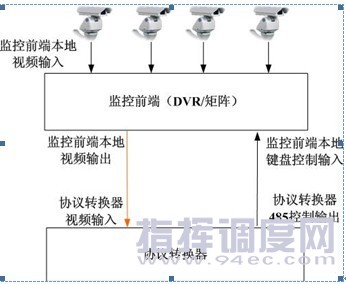

對于暫時無法實現軟件兼容的產品，可通過采用協議轉換器，將原有數字視頻監控系統平滑接入到大型多級視頻指揮調度系統中。如下圖。實現原理：監控前端（DVR/矩陣）具有本地模擬輸出接口和本地鍵盤控制輸入接口，通過本地鍵盤，能夠對本地模擬輸出接口的信號源進行切換控制，指定連接在該監控前端（DVR）上的某個攝像機視頻圖像通過本地模擬輸出接口輸出。同時協議轉換器具有485控制輸出接口，遠程瀏覽終端能夠控制該485接口連接的設備。通過將協議轉換器485控制輸出接口和本地鍵盤控制輸入接口連接在一起，遠程瀏覽終端能夠控制該監控前端（DVR）本地模擬輸出接口輸出。同時將監控前端（DVR）本地模擬輸出接口輸出與協議轉換器視頻輸入端口連接，就能夠在遠程瀏覽終端切換瀏覽圖像的同時，同步切換本地模擬輸出接口輸出，實現本地監控視頻信號接入視頻指揮調度系統。
