3.12 電子地圖功能
在電子地圖上用地圖對象標注監控?cái)z像頭的位置，并以不同圖形信息顯示攝像頭的當前狀態，例如在線、脫機、告警等；
通過點擊電子地圖上代表監控?cái)z像頭的地圖對象，調用顯示監控?cái)z像頭的實時圖像，支持多點連選；同時用戶可以在電子地圖上對攝像機進行實時監控、云臺控制和錄像等操作。
對地圖能夠完成放大、縮小、平移、選擇地圖對象等操作。
在單屏模式或雙屏模式下顯示電子地圖窗口。
單屏雙顯模式可在視頻顯示區與地圖顯示區間切換。雙屏雙顯模式在兩個顯示屏上分別同時視頻顯示區與地圖顯示區。
電子地圖可以直觀地表示出攝像機的地理位置信息，并可在電子地圖上添加、刪除、移動攝像機以及查看攝像機信息。
3.13 系統管理配置
用戶身份認證；
終端地址解析；
業務功能邏輯調度控制；
用戶級別和權限設置管理；
終端參數配置，如：配置終端類型、級別權限、編解碼地址、組播地址以及視頻切換器的類型等；
對各個終端的工作狀態進行實時監控；
自動切換單播和組播；
網絡視頻矩陣接入控制；
視頻錄像服務器接入控制。
3.14 多種級別權限設置
用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。
通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。
多種級別與權限設置：比如，將省廳指揮中心設置為對所有下屬部門具有最高三種權限，可以對下屬部門終端具有指揮、監視和控制。市局只對本單位現場監控點進行指揮、監視和控制，而不能對其他部門監控點圖像進行指揮、監視和控制。局領導可設置為對所有下屬部門具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。
系統控制級別管理：設定了十個控制級別，根據實際情況需要，分配給各級領導不同控制級別。如果幾個終端同時對某個監控點進行攝像頭、云臺遙控控制操作，發生爭用時，級別不同的高級別優先，級別相同的時間優先。低級別終端只能被動監看高級別終端的控制遙控圖像，當高級別放棄控制權時，控制級別自動轉交低級別終端。
3.15 外設控制功能
支持遠程攝像機、云臺控制，云臺控制方式可選（連續、步進）。
3.16 拍照功能
系統支持拍照功能，終端處于監控模式時可以隨時抓取所需圖像。
4 系統可擴展功能
4.1 數據業務接入及匯集呈現功能
數據業務接入子系統由多業務采集遠程控制器、單機多用戶復用器、控制模塊等設備組成，部署在需要接入的數據服務器現場，可接入的數據業務，也可預留數據接入模塊，隨時接入用戶新建的數據業務支撐系統，并可進一步實現集團中心在授權情況下對多種業務系統的接入呈現和遠程控制。
在綜合視頻交換機控制下，通過流媒體轉發服務器復制轉發，一方面可以實現各級中心的多種終端能夠?yàn)g覽到多種業務系統的客戶端界面，并實現電視墻大屏顯示數據信息，另一方面在指揮調度功能的應用下，各級單位的決策人員都能夠通過指揮調度終端與省廳監控指揮中心共享查看到由數據信息平臺所提供的數據情況，使得指揮調度更加精準豐富，決策更加快速準確。
4.2 集成實現智能監控功能
對于實現了監控設備全線接入的單位，本系統可以通過擴展智能視頻分析服務器以及智能報警監控臺，并使用智能報警監控臺對該單位選定的若干重點監控區域（例如危險物品存放區、重點生產監管區等）的視頻進行智能分析和報警設置，提供豐富的事件檢測功能、周界檢測預警、異常行為分析與預警，主要包括：單向越界、雙向越界、進入禁區、離開禁區、滯留、徘徊、非法逆行等多種智能分析監測功能。
通過智能監控功能所實現的監控報警，配合報警聯動服務器的安全報警聯動功能，這樣就能夠?qū)崿F(xiàn)智能報警與視頻瀏覽之間的聯動機制，為用戶提供全面的安防監控保障，實現以下的監控優勢：
1、更主動的監控：不僅僅局限于供事后取證，而且能主動、實時的對視頻進行分析，及時報告可疑事件的發生。
2、更全面的監控：可實現所有接入視頻的實時處理，不只限于電視墻上看到的，不遺漏任何一個可疑事件。
3、更持續的監控：實現7*24小時的全天候監控，全智能視頻分析代替人眼克服了人力疲憊的局限性。
4、更有效的監控：從大量視頻中提取出有用的關鍵信息，只為用戶提供有問題的視頻。人機交互監控方式，由其實現可疑行為分析報警，用戶只需要對產生告警的視頻進行確認和處理。
5、更強大的監控：功能應用多樣化，逐步擴充自動識別的行為，可實現更為廣泛的應用。
4.3 大屏幕多畫面拼接顯示功能
通過配備多分屏解碼器，對網絡視頻數據進行多路解碼后，可以實現將多路監控圖像進行拼屏組成一路高清模擬視頻信號輸出。多分屏解碼器可支持多種視頻解碼，支持堆疊使用，能夠有效滿足多路監控圖像集中高清輸出到指定大型顯示設備的應用需求。
該設備還可以實現對監控前端設備的遠程控制以及現場語音對講等功能。當需要通過大型顯示設備來查看瀏覽的監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。
4.4 與H.323視頻會議系統的互聯互通
本系統支持與H.323視頻會議系統的互聯互通，通過配置H.323互通網關，可大大提高系統的擴展和兼容能力。互通網關一側實現VC3指揮終端功能；另一側實現H.323標準會議終端功能，可以作為主叫或被叫加入H.323視頻會議系統。
H.323互通網關基本功能
1、在H.323視頻會議系統組織召開會議時，VC3系統中的指揮終端能夠接收與H.323視頻會議系統分會場終端相同的視音頻信號；
2、在H.323視頻會議系統組織召開會議時，VC3系統中的指揮終端能夠與H.323視頻會議系統分會場終端一樣進行發言；
3、在VC3系統組織召開會議時， H.323視頻會議系統終端能夠接收與VC3系統中參會指揮終端相同的視音頻信號；
4、在VC3系統組織召開會議時，H.323視頻會議系統終端能夠與VC3系統中的指揮終端一樣進行發言。
4.5 與語音通信網融合互通
本系統通過電話語音網關連接傳統電話網絡，輕松實現撥打/接聽普通調度電話、IP調度電話、無線調度電話、固網/移動電話，組織語音電話會議等功能，實現視頻和語音調度通信系統整體協同統一指揮，提高工作效率。

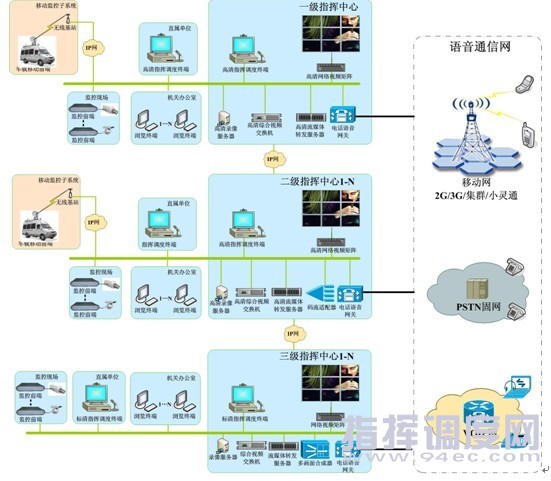

電話語音網關具有豐富VOIP功能，集電話會議、自動電腦話務員、有/無線IP電話、IP電話網關等應用于一體。實現傳統語音指揮調度和視頻指揮調度的融合，有效延伸系統使用范圍。整體結構示意圖如下。
考慮到部署的視頻系統平臺與網絡的實際帶寬環境之間可能存在的瓶頸，本系統可以通過在網絡節點部署碼流適配器，根據需要將輸入的數字音視頻碼流轉換成期望碼率和格式的碼流，支持不同帶寬、不同圖像分辨率、不同編碼格式間轉換。這樣，一方面能夠?qū)崿F(xiàn)高帶寬環境下的全高清視頻應用效果，另一方面，在低帶寬環境下的終端也能夠流暢的接收瀏覽到上級指揮調度終端所發送的指揮、會議、監控的音視頻圖像。
4.7 網絡多畫面合成傳輸
在需要同時多路看多路遠端視頻而且視頻傳輸網絡的帶寬受限時，通過部署多畫面合成器，能夠?qū)⒃摫O(jiān)控接入?yún)^(qū)域的多路監控圖像按照一定的格式以小畫面拼合的形式合成為一路圖像，滿足網絡帶寬有限時，同時監看多路視頻的要求。這樣一方面在滿足監控上傳路數需求的同時，能夠有效節省帶寬占用，另一方面還大大提高了本系統的部署網絡適應性。
5 系統特點
5.1 業務整合互聯互通
通過增加監控前端子系統、移動監控子系統，綜合視頻指揮調度系統集視頻指揮、視頻會議、視頻監控和視頻報警聯動等功能于一體，實現多項業務的有機結合。
支持多廠家多型號編碼器統一接入管理，實現不同供應商視頻設備之間的互聯互通，便于已建監控系統接入整合?？梢詫⒃幸曨l監控系統接入新建的綜合視頻指揮調度系統，統一管理、統一應用。
5.2 系統規模平滑擴展
支持分區域的組網模式，綜合視頻交換機可多級級聯，系統規模靈活擴展。VC3視頻指揮調度系統具備很高的性能，單臺綜合視頻交換機最大可支持512個監控前端和用戶終端的管理。同時VC3視頻指揮調度系統采用基于IP網絡的分布式體系結構，可以平滑擴容。在面向更大規模的組網應用時，支持分區域的組網模式，可將所有監控前端和用戶終端分成多個區域，每個區域設置一臺綜合視頻交換機，每個綜合視頻交換機只需管理和控制各自區域的監控前端和用戶終端，跨區域的管理和控制由核心區域的綜合視頻交換機完成。
5.3 適應多種網絡
系統可以在復雜的網絡結構（如LAN 、ADSL、VPN、INTERNET等網絡）和不同的通信信道（光纖、微波、衛星等）中正常傳輸。在同一系統中不同速率的終端可混合使用，從而兼顧聲像質量和網絡環境。流媒體轉發服務器級聯支持應用層組播，適于單播、組播網絡環境。
5.4 便于集成
提供二次開發接口，方便第三方應用集成，易于擴展升級。實現應用的客戶化，提供視頻指揮、視頻會議、視頻監控、視頻報警聯動等應用，與GIS、DSS、GPS等其他業務系統交互控制綜合集成。
5.5 高可靠性
系統軟件設計采用C/S架構，穩定性好；監控前端采用嵌入式設計，采用專用芯片，結構緊湊、功耗低、可靠性高；系統關鍵設備支持熱備份。
5.6 支持多種無線接入方式
無線接入支持微波、衛星（海事衛星便攜站、VSAT衛星車載站）、WIFI、WIMAX等各種信道和組網方式，實現雙向或單向的音視頻交互。
