主要參數：

? 輸入電壓：輸入電壓/電流：ATX PS,AC100-240V@47-63Hz
? 耗電量：75W
? 尺寸：330(寬)x443(長)x42.7(高)（毫米），標準1U 機架型

　　4.6 集群對接網關CTS

　　CTS網關是一款連接短波電臺系統與IP網絡的語音網關?，F(xiàn)存集群對講系統制式很多，包括模擬集群、TETRA數字集群、GOTA數字集群、短波電臺等，不同制式集群之間形成信息孤島，無法實現互聯互通，各種集群與PSTN、IP電話、GSM/CDMA等常用通信網絡也無法實現互聯互通，在應急調度等應用領域，信息孤島是工作成效的最大障礙，集群對講網絡與傳統電話通信網絡、NGN網絡的融合勢在必行。CTS正是為滿足這一需求而設計的新型集群對接網關設備。

　　主要功能：

? CTS可以作為一個終端向NGN網絡的SIP Server注冊；
? 無線集群可以通過PTT鍵或DTMF撥號呼叫CTS預設的電話號碼，這個號碼可以對應一個終端、也可以對應一個對講組和會議組；
? 有線電話呼叫CTS號碼可以接通與CTS同頻段的集群對講設備；
? 不同制式的集群通過CTS可以實現對講互通；
? 支持有線、無線混合的多級別話權搶占；
? 使用過程中，一個CTS對應一個無線頻道，可以將同頻道對講系統接入到IP通信系統中；
? 可以將各種制式的數字集群、模擬集群介入到IP通信系統中；
? 通過其他轉換網關，無線集群可與GSM/CDMA等移動網絡互通；
? 具備350M集群接口、800M集群接口、VHF常規通信接口、UHF常規通信接口、TETRA接口

　　主要參數：

? 1個10/100 Mb/s的LAN接口；1個DB15接口；
? AC-DC電源適配器，輸入：100 ~ 240 V @ 47 ~ 63 Hz，功率：20W ；
? 1個系統指示燈，一個網絡指示燈 ；
? 1個復位鍵 ；
? 1個電源開關鍵；

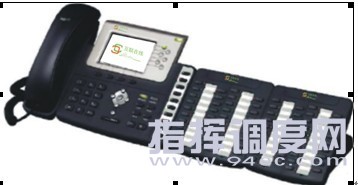

　　4.7 調度話機

　　專用調度話機針對調度系統開發了自動揚聲、直通電話、優先應答等功能。如果我們將調度臺的號碼設定為最高級別來電，如果調度臺來電時話機正在通話中，話機將立即接聽調度臺的來電，強調了調度功能。 ? 全雙工揚聲電話，帶回聲消除
? 帶耳機插孔，支持耳機功能
? 10/100Base-T 以太網連接，采用RJ-45接口
? 集成以太網自動中繼集線器，用于PC連接選項
? 支持多線路、多振鈴音選擇、線路指示燈
? 37個按鍵－包括14個基本功能鍵、1個菜單鍵、5個自定義功能鍵、1個耳機控制鍵、4個線路控制鍵
? 中文顯示菜單
? 經過頻域回音取消處理的免提功能
? 內建2個以太網，支持網橋和網絡地址轉換功能
? 支持NTP服務和多DNS服務的
? 手動或自動協商式的語音編解碼選擇
? 來電顯示，來電記錄、去電記錄和通話記錄
? 重?fù)堋㈤W斷、靜音、轉接功能
? 電話簿功能
? 先進的語音處理 – 自適應的抖動緩沖處理用于包延遲和包抖動
? 支持惡劣網絡環境下的VoIP通話，在丟包率達40％，網絡延遲達500ms的情況下還能保持通話
? 支持ToS位，在可管理的網絡中用于提高QoS質量
? 友好的用戶管理界面
? 通過按鍵或WEB界面實現設備的管理和配置
? 自動揚聲、優先應答等調度功能

　　五、 方案優勢

　　二級分布式調度

　　指揮中心和應急車分別配備獨立的調度系統，調度機和視頻服務器可作為主從關系存在，現場應急車中的設備可以實時將現場數據上傳至指揮中心總服務器，在衛星鏈路有壓力或失效的情況下，現場應急車調度系統自成體系，完全可以獨立對現場進行指揮調度，可通過現場應急車的視頻服務器召開局部視頻會議、對本地視頻信息進行錄像和保存，很大程度可減少衛星鏈路壓力。二級分布式調度系統，可協同工作，可互為備份，可分擔壓力，是整套系統的優勢所在。

　　融合的通信平臺

　　不但實現內部的通信，還可以通過各種網關設備與多種傳統語音通信網絡互聯，實現與PSTN固話、GSM\CDMA手機、PBX通信專網、NGN通信平臺、Tetra和GOT數字集群對講系統等傳統通信網絡互聯。

　　可組建集群式應急調度：

　　調度中心、無線調度終端都裝載了完備的調度系統和業務系統，可實現集群式的應急調度。在這個集群中，每個無線終端都能夠借助無線網絡，所有無線終端之間及與調度中心之間都能夠互通；通過調度臺界面可以監控到其他地點調度系統中的成員，所有與電話系統連接的資源也可以實現共享，保障現場通信的應用。調度中心作為最高指令下發者，具備最高的調度指揮權限，能夠?qū)λ鞋F(xiàn)場調度成員發起調度操作。

　　多業務調度方式：

　　同時支持語音、數據調度，可為指揮調度工作提供最詳盡、及時的現場信息；同時支持集群對講、電話調度，滿足多種方式高效溝通、指揮、調度的需要。

　　多調度臺調度

　　系統支持多調度臺協同調度，可以讓現場人員和遠端指揮中心的人員實現異地協同調度，極大的提高工作協同的能力。

　　專用技術，保障語音、傳真效果

　　調度機做了采用了專門的優化技術，使得整個語音和傳真在單衛星、雙衛星的情況下都有非常好的表現。完全能夠滿足現場通信的要求。

　　全面的調度功能：

　　調度系統不僅僅提供了簡單的通話能力，還提供了豐富的調度功能，例如強拆、強插、監聽、禁話、通播、組播、會議等調度功能，在緊急時刻爭分奪秒，保障信息的上報和任務下達。

　　無阻塞通信：

　　無線對講調度中，調度機提供所有調度成員的無障礙通信能力，在調度作業中，所有成員可以同時并發通信。針對所有調度成員使用無線手機，McWiLL系統同樣提供了大容量用戶并發能力，全力配合調度作業。

　　多種接口確保對外通訊的暢通

　　調度系統支持現場PSTN接口、與GSM/CDMA/McWill網絡的對接接口等多種對外通訊的接口，可以在不同情況下，最大的保障通訊暢通。
?
　　可靠的現場保障

　　通過對調度機及網關的雙機熱備，能夠保障應急通信車在外作業時減少系統故障幾率，以充足的資源對現場指揮調度提供支持。
